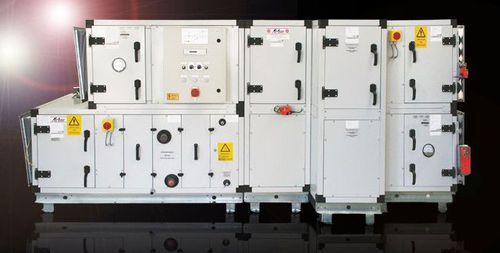

Central de tratamiento de aire para grandes volúmenes de aire Airbox S60

Las unidades S60 tienen un bastidor fabricado con perfiles de acero galvanizado laminado y conectores de esquina de aluminio fundido a presión o plástico reforzado con fibra de vidrio. Los conectores de esquina de aluminio fundido a presión pueden suministrarse con o sin rosca M20 para fijar, por ejemplo, orejetas de grúa. Los perfiles del bastidor y los conectores de aluminio fundido a presión están sellados entre sí mediante juntas de EPDM. Los paneles de la carcasa son una construcción de doble pared con un grosor de pared de 60 mm. En la versión básica, se utiliza chapa de acero galvanizado de 1,0 mm de grosor para las chapas interior y exterior. Como alternativa, las carcasas S60 están disponibles con revestimiento de plástico (estándar RAL 7035), en V2A 1.4301 o con revestimiento de aluminio AlMg3. La lana de roca utilizada como aislamiento térmico y acústico no es inflamable y se pega parcialmente al panel de doble pared. Los paneles se atornillan al perfil del marco hueco desde el exterior. Las conexiones entre los componentes de la carcasa están configuradas de forma que el interior sea liso. Los dispositivos S60 son adecuados para cumplir los requisitos de higiene de la norma VDI 6022. Bastidor base Los aparatos hasta el tamaño 13Q pueden suministrarse con un bastidor base plegado de chapa de acero galvanizado de 3 mm de espesor. Como alternativa, para tamaños mayores se pueden suministrar bastidores base de acero soldado e imprimado, así como bastidores base de acero soldado y galvanizado en diseño resistente a la intemperie. Conexión de los paneles Los paneles se atornillan al perfil de unión desde el exterior. Para ofrecer un buen aspecto visual, los tornillos de la parte exterior de la carcasa están ocultos. Entre los paneles y el perfil se pega una tira de sellado.
