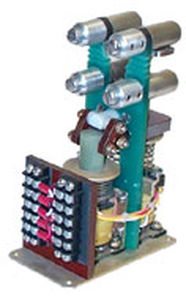

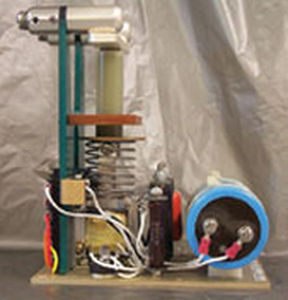

Relé electromecánico DC E DT series

AC1NA/NCde alta tensión

Estos relés compactos de alta tensión con aislamiento en aire, de gran fiabilidad, se utilizan para la transferencia de alta tensión, la puesta a tierra de seguridad, la selección de tomas y la descarga de condensadores en pruebas PK de 40kV a 150kV en aire. Disponen de aislamiento laminado de vidrio epoxi ignífugo con revestimiento resistente a las pistas, así como contactos de alta resistencia para minimizar la corona y la resistencia de contacto. Todos los modelos también están disponibles con contactos de aleación de tungsteno para el uso de descarga de condensadores de alta corriente. Las unidades básicas están diseñadas para montarse con la base hacia abajo; deben especificarse otras posiciones de montaje. Pueden soportar fuertes golpes, vibraciones y condiciones ambientales severas. También están disponibles uno, dos o más contactos auxiliares SPDT opcionales para la retención o la indicación, como se indica a continuación: E40, 11A, 250V AC; E60, 15A, 250V AC y 1/2A, 125V DC; E100 y E150, 15A, 480V AC y 1/2A, 125V DC. Hay disponibles otras capacidades de contactos auxiliares.
