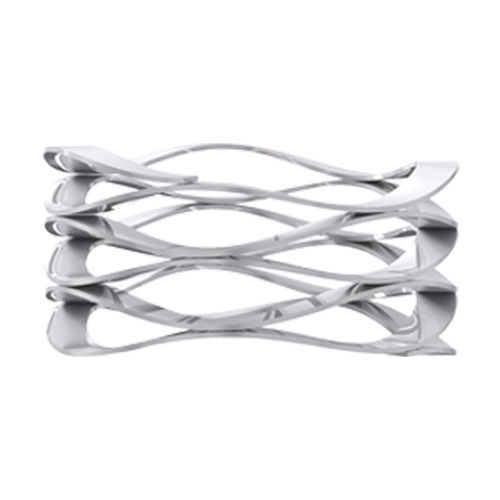

Muelle de compresión MWR-12 A

de hilo planoonduladode acero

Pilotaje y accionamiento en la carcasa Diámetro Dh mm 12.000 mm Diámetro libre del eje Ds 8.500 mm Sección S 1.100 mm Espesor T 0.300 mm Altura libre Fh 4.340 mm Número de ondas 2.500 Número de vueltas 3.000 Altura De Trabajo WH 1.980 mm Índice del muelle (Ref) 25.400 N/mm Materiales Acero al carbono (SAE 1060-1090) Materiales especiales Acero inoxidable AISI 302 Acero inoxidable AISI 316 Acero inoxidable (17-7 PH/C) Acabados ***Para anillos chapados, añadir 0,05 mm al espesor máximo indicado. OIL - Aceite sobre acero, acero al carbono SPP - Pasivado, Acero Inoxidable Desengrasado por vapor y ultrasonidos (acabado inoxidable), acero inoxidable ETM - Desbarbado por vibración, acero inoxidable Descripción Multi Giro, Métrico. Se utiliza para aplicaciones de fuerza baja a media con mayor recorrido en comparación con los muelles de una vuelta. Utiliza casi la mitad de espacio que los muelles de compresión helicoidales produciendo la misma fuerza.
