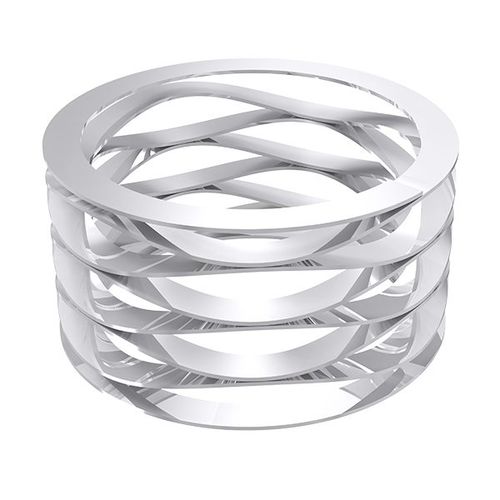

Muelle de compresión WSR-50 A

de hilo planoonduladode acero

Pilotaje y funcionamiento en carcasa Diámetro Dh Dec 0.500 pulgadas Pilotaje y funcionamiento en carcasa Diámetro Dh mm 12.700 mm Diámetro libre del eje Ds 0.312 pulgadas Sección S 0.060 pulgadas Espesor T 0.012 pulgadas Altura libre Fh 0.180 pulgadas Número de olas 2.500 Número de giros 3.000 Altura De Trabajo WH 0.075 pulgadas Índice del muelle (Ref) 143.000 libras/pulg. Materiales Acero al carbono (SAE 1060-1090) Materiales especiales Acero inoxidable AISI 302 Acero inoxidable AISI 316 Acero inoxidable (17-7 PH/C) Acabados ***Para anillos chapados, añadir 0,05 mm al espesor máximo indicado. OIL - Aceite sobre acero, acero al carbono SPP - Pasivado, Acero Inoxidable Desengrasado por vapor y ultrasonidos (acabado inoxidable), acero inoxidable ETM - Desbarbado por vibración, acero inoxidable Descripción Multi Giro, Pulgada. Se utiliza para aplicaciones de fuerza baja a media con mayor recorrido en comparación con los muelles de una vuelta. Utiliza casi la mitad de espacio que los muelles de compresión helicoidales produciendo la misma fuerza.
