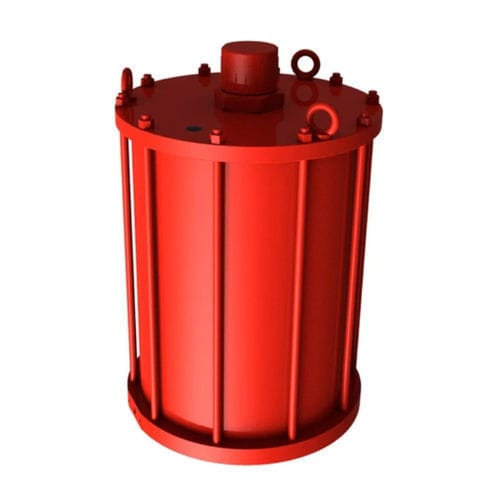

Actuador para válvula neumático CQ

hidráulicotipo cuarto de vueltade pistón

La gama CQ ofrece un innovador diseño de actuador totalmente concéntrico y equilibrado para válvulas de cuarto de vuelta. El diseño presenta un mecanismo helicoidal que transforma el movimiento lineal del pistón en rotación del vástago de la válvula de un cuarto de vuelta. Los actuadores CQ proporcionan una salida de par mucho más alta para una huella dada que los diseños de yugo escocés que se utilizan típicamente para operar muchos tipos de válvulas de un cuarto de vuelta. Por lo tanto, es ideal para su instalación en espacios reducidos. Además, el diseño único del pasador helicoidal de Rotork proporciona una mayor eficiencia que un mecanismo de engranaje helicoidal utilizado por otros fabricantes de actuadores de válvulas. Como estándar, el perfil de salida de par CQ, al igual que el de un actuador de yugo escocés, está diseñado para ser paralelo al perfil de demanda de par que se encuentra típicamente con los tipos de válvulas de cuarto de vuelta más populares. Sin embargo, el diseño CQ es único en el sentido de que el perfil de par puede ser diseñado y fabricado a medida para cumplir con los requisitos específicos de par de la válvula, que no son estándar. En nuestra experiencia, la gama de tamaños estándar CQ es adecuada para aplicaciones que requieren un actuador neumático con una demanda de par inferior a 150.000 Nm. Sin embargo, también diseñamos actuadores CQ con mayor salida y/o potencia hidráulica. Por favor, solicite a Rotork para estas aplicaciones. Carcasa resistente a la intemperie adecuada para entornos hostiles Aplicaciones: SIL3, integridad funcional, seguridad, espacio limitado Neumático, simple y doble efecto
