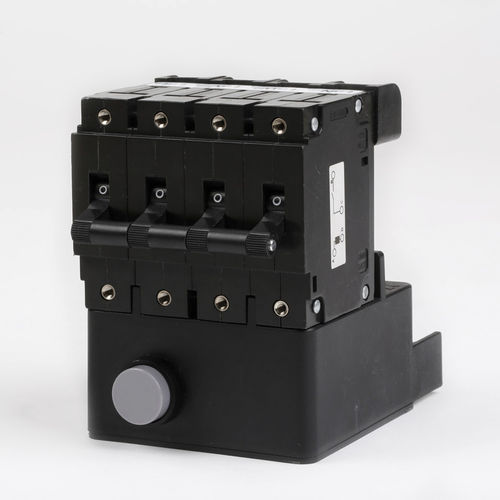

Disyuntor magnético RCBOs

para sobrecargasde potenciade corriente residual

Rowe Hankins Ltd. Los productos de sobrecarga de los disyuntores residuales (RCBO) tienen dos funciones principales: En primer lugar, ayudar a medir la corriente residual de CA; En segundo lugar, disparar cuando detectan un fallo. Los RCBO están disponibles en configuraciones de 2 y 4 polos, concretamente, la serie 373 de 2 polos y la serie 368 de 4 polos. Además, estas versiones de 2 y 4 polos están disponibles con potencias de interruptores magnetotérmicos de hasta 50 amperios y diferentes niveles de disparo por corriente residual. VISTA DETALLADA DE LOS ICM El circuito utiliza un transformador de corriente para medir el desequilibrio de la corriente alterna. La señal se amplifica, se rectifica y se pasa a un circuito RCBO con retardo. Si la señal está presente después del retardo, un interruptor de estado sólido activa la bobina de disparo del interruptor de alimentación. Se pueden especificar opciones para un retardo de tiempo fijo o una característica de disparo de retardo de tiempo inverso. Las corrientes de disparo pueden especificarse para su ajuste en fábrica en niveles entre 5 y 300mA (son posibles niveles de disparo de hasta 2A en una serie de 4 polos). Una unidad con un nivel de disparo de 5mA está especialmente indicada para el mercado americano para cumplir los requisitos del 'National Electrical Code NFPA 70'. Durante la fabricación se puede especificar y ajustar una amplia gama de RCBO de retardo de tiempo. La alimentación del circuito detector se deriva de la alimentación de CA. Se puede inyectar una señal de prueba a través del transformador de corriente desde un botón de prueba para confirmar el funcionamiento correcto. Características: Nuestra gama de RCBO utiliza corriente residual de CA, los niveles de disparo suelen estar entre 30mA, 100mA y 300mA.
