Caudalímetro de área variable

para líquidoen tubo de mediciónde vidrio

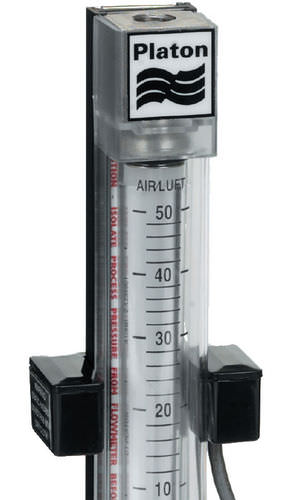

Los sensores de Platon Floscan utilizan una viga infrarroja a través del flowtube de cristal de un flujómetro del área variable (VA). El paso del flotador entre los brazos del sensor se detecta, y la lógica dentro de la electrónica se determina sobre si el flotador está o debajo de la posición del sensor. La electrónica dentro del módulo del sensor da a colector abierto la salida del transistor, conveniente para los circuitos de lógica externos. Conveniente para todo el gas fluye, y el líquido fluye donde está visible el flotador, el sensor se acorta a la parte posteriora del bastidor del flujómetro, típicamente en una serie de Platon NG/NGX (escala normal de 100m m) o el metro del VA de la serie de LG/LGX (escala de la miniatura 30m m). El movimiento arriba y abajo del marco permite que el sensor proporcione un alarmar del flujo en cualquier momento en la escala del tubo, como sea necesario. El sensor se puede también proveer en Platon GU o flujómetros del estilo de SGUV. Las cañerías opcionales interconectan y el módulo de relais se utiliza para proporcionar la potencia cc Necesitada para conducir la electrónica del sensor, más un SPCO salida del relais de 8 cañerías del amperio. Este relais actúa como esclavo al transistor hecho salir del módulo del sensor. Cada módulo de relais de Floscan tiene dos relais hechos salir, y se puede utilizar supervisar dos sensores separados del alarmar. CARACTERÍSTICAS Alarmar del colmo o del flujo bajo Inteligente: Sabe sobre si flotador o debajo del sensor Gama completa del excedente ajustable del flowtube Conveniente para los flujómetros normales (NG/NGX) o miniatura (LG/LGX) Salida de la C.C. directa a los circuitos de lógica estándares Módulo de relais opcional del interfaz de las cañerías Aprobación de ATEX (94/9/EC directivo) Aprobación de EMC (2004/108/EC directivo)
