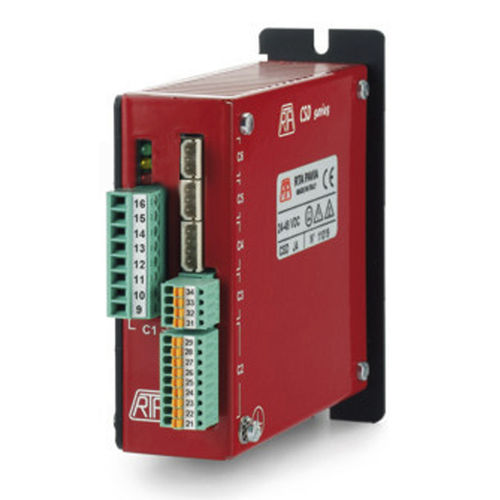

Control de motor paso a paso CSD J4

controlador de movimientoCC

► Serie de accionamientos chopper bipolares ministep con un controlador de movimiento programable a bordo que puede utilizarse: - para la interconexión, a través de la línea serie RS485, con un sistema de control centralizado - como unidad independiente. ► Presencia de una entrada analógica dedicada para el ajuste de la velocidad objetivo del motor. ► Objetivo: aplicaciones de bajo consumo que necesiten un controlador de movimiento programable con motores de pequeño tamaño. ► Función de micropaso de hasta 4.000 pasos/rev. ► Ajuste de la velocidad objetivo del motor muestreada al principio de la secuencia de movimiento (antes de que el motor empiece a funcionar). ► Controlador de movimiento programable que permite la conexión de hasta 48 accionamientos en una sola línea serie. ► No necesita ventiladores externos: ideal tanto para el montaje dentro de un armario eléctrico metálico como para aplicaciones autónomas. CONTROLADOR DE MOVIMIENTO PROGRAMABLE ► Comunicación a través de línea serie RS485; se pueden conectar hasta 48 accionamientos en una sola línea serie. Una instrucción puede emitirse a todos los accionamientos. ► Varios tipos de instrucciones disponibles, como por ejemplo: marcha indexada con rampa, marcha libre con rampa, marcha indexada sin rampa, marcha con una distancia de frenado programable, investigación cero. El espacio puede programarse en modo relativo o absoluto (lineal o circular). ► Número de pasos para rampa indexada hasta ± 8.338.607 en modo relativo o absoluto, velocidad de 1 a 24.000 Hz en resolución estándar y de 1 a 48.000 Hz en alta resolución, tiempos de rampa de 16 a 1440 mseg. ► Disponibilidad de instrucciones para desarrollar programas de movimiento como, por ejemplo: salto condicional, temporización, bloqueo y recuperación de programa, gestión de E/S, bucle FOR NEXT.
