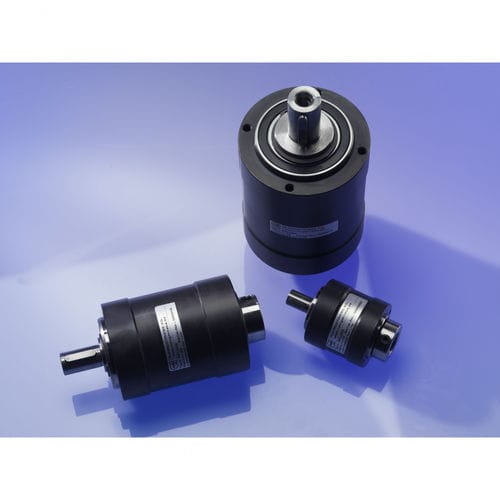

Reductor planetario RPL070coaxialcon eje macizo20 - 50 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje macizo
- Par
- 20 - 50 Nm
- Estructura
- compacto
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de precisión, de alto rendimiento, de bajo juego, de alto par, sin mantenimiento, de gran rigidez
- Aplicaciones
- para servomotor, para aplicaciones industriales, para motor eléctrico, para motor eléctrico DC, para motor asíncrono
- Otras características
- robusto
- Velocidad de rotación
Máx.: 6.000 rpm
(37.699,11 rad.min-1)Mín.: 3.700 rpm
(23.247,79 rad.min-1)- Relación de reducción
Máx.: 100 unit
Mín.: 3 unit
Descripción
Engranaje planetario RPL070
El diseño muy robusto de la línea RPL permite una elevada rigidez torsional.
Los engranajes planetarios son ideales incluso con cargas radiales o axiales elevadas.
Gracias a la relación de i=10 en la primera etapa planetaria, la versión de 2 etapas puede alcanzar transmisiones de hasta i=100.
Ø de la carcasa del engranaje (mm) 70
Par nominal de salida (Nm) 23-24
Par de aceleración (Nm): 46-48
Par de parada de emergencia (Nm) 69-72
Ratios:
1-st: 3, 5, 7, 10
2 tiempos: 15, 25, 30, 35, 50, 70, 100
Juego circunferencial (arcmin):
1.: <=8
2-est: <=12
Rigidez torsional [Nm/arcmin]: 2,80-3,30
Para más información, consulte nuestra página de detalles del producto.
---
