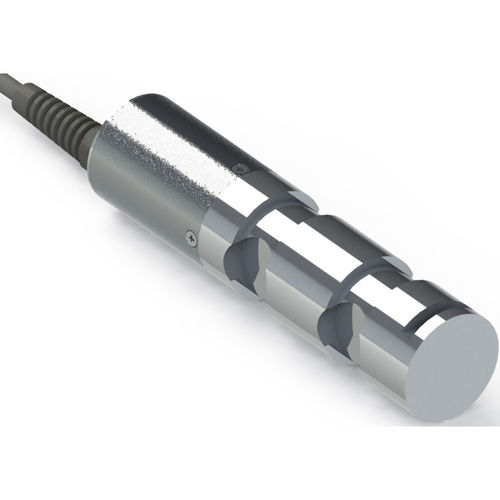

Célula de carga de tracción compresión MD5005S

tipo vigade galga extensométricadigital

Las células de carga de pasador se utilizan para medir el peso aplicado en la parte central del transductor (zona G) en comparación con los dos extremos de las células de carga (zona E). El cuerpo de la célula de carga está realizado con superficie cilíndrica rectificada para permitir la instalación del tren de rodaje en la parte central. Garantiza la unión de los transductores a las dos extremidades, manteniendo el eje de medición correctamente orientado sobre el eje de la fuerza que debe medirse. Estas células de carga están diseñadas para usos y entornos industriales difíciles, donde la seguridad es fundamental. El factor de seguridad cambia según el modelo y puede alcanzar el 200% contra sobrecargas mecánicas, para cargas estáticas o casi estáticas. Los transductores se diseñan gracias al análisis de elementos finitos, con el fin de disponer de la mejor geometría de trabajo. El cuerpo de la célula de carga puede realizarse en acero de alta resistencia o en acero inoxidable 17-4 PH, según la necesidad del cliente y de la aplicación. Existen diferentes versiones de los transductores: Versión S (estándar): fabricación estándar Versión L (larga): realizada a petición del cliente Los transductores MD tienen una sensibilidad típica de 1 mV/V y están disponibles con electrónica incorporada, con salida analógica o digital.
