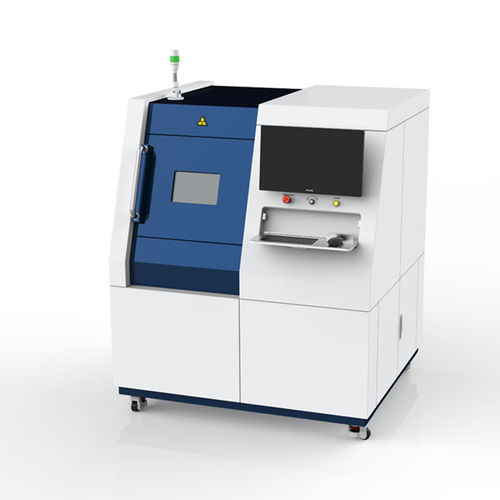

Sistema de inspección de rayos X SE-PDR01

CTautomatizadode calidad

Safeagle SE-PDR01 Sistema de inspección industrial por rayos X de PCB también conocido como inspección automatizada por rayos X. Un método de control de calidad para encontrar defectos ocultos en placas de circuitos. El producto SE-PDR01 Industry PCB X-ray Inspection System adopta un tubo de rayos X de nanotubos de carbono de desarrollo propio y un detector de panel plano de alta resolución, que puede obtener rápidamente imágenes de detección bidimensionales de alta calidad. La resolución óptima puede alcanzar 2.5μm, que puede cumplir fácilmente los requisitos de detección de tamaño y defectos de varios objetos. Ampliamente utilizado en el desarrollo de nuevos productos y muestreo de calidad, y análisis de fallos. La tecnología de rayos X destaca como el método óptimo para examinar de forma rápida y no destructiva las estructuras internas y externas de los componentes con precisión. Safeagle CT Solutions se especializa en soluciones de microscopía de rayos X 3D, proporcionando resoluciones hasta el nivel submicrónico para una amplia gama de aplicaciones tanto en entornos industriales como académicos. Fuente de rayos X - Tensión de trabajo: 90~150 KV - Tamaño de foco: 3~15 μm (opcional) - Corriente de trabajo: 10~ 150 μA - Tipo de tubo de luz: Tubo cerrado ESPECIFICACIONES GENERALES - Tipo: Panel digital plano - Tamaño de píxel: 49,5 μm (opcional) - Número de píxeles: 1300x 1152 (opcional) - Área de imagen: 64 x 57 mm (opcional) - Escala de grises 14/16 bits - Resolución del sistema: 2,5 μm - Dimensiones estándar: 1454 x 1360 x 1785 mm - Peso total: 1000 kg
