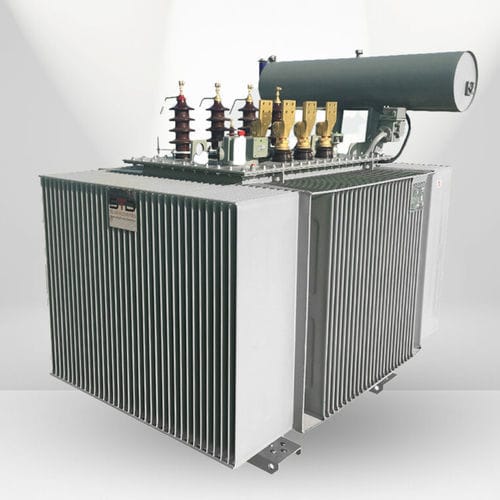

Transformador de potencia

sumergidopara la industriade baja tensión

Los transformadores de respiración libre están equipados con un colchón de aire bajo la cubierta o un conservador para permitir que el aceite se expanda ante las variaciones de temperatura. Al no ser hermético, el aceite está siempre en contacto con el aire. La humedad se mantiene a raya mediante el uso de sales deshidratantes contenidas en filtros especiales (respiradero). El depósito puede ser de aletas o con radiadores. Este diseño se aplica a todas las potencias, pero especialmente a partir de 4000kVA. Para potencias superiores y para evitar el contacto entre el aceite y el aire, se utiliza un separador de goma (bolsa de goma) o un cojín de nitrógeno. Este tipo de transformador está equipado con un depósito de expansión o conservador montado encima del depósito principal. La expansión del líquido aislante se compensa dentro del conservador elevando el nivel de aceite. En el conservador, la parte superior del aceite está en contacto con el aire, que debe permanecer seco para evitar la oxidación. Esto se consigue introduciendo el aire exterior en el conservador a través de un dispositivo desecante que contiene cristales de gel de sílice. Std Transformer es Diseño, fabricación y exportación de 53 países de los transformadores sumergidos en aceite CARACTERÍSTICAS ESTÁNDAR - Pasatapas de AT según DIN 42531 o EN 50180 - Pasatapas de BT según DIN 42530 o EN 50386 - Cambiador de tomas fuera de circuito en 5 posiciones - Depósito de paredes onduladas - Bolsillo para termómetro - Termómetro de contacto (para transformadores ≥ 630 kVA) - Relé Buchholz (bajo pedido o ≥ 1000 kVA) - Anillas de elevación - Placa de características - Terminales de puesta a tierra - Orificio con tapón para llenado de aceite y Grifo de vaciado - Rodillos bidireccionales - 90
