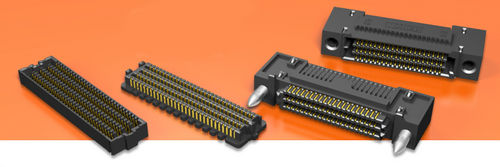

Conector DIN SEARAY™ series

de fondo de panelrectangularpress fit

Los productos de Samtec SEARAY™ son la oferta más grande de la industria de arreglos de campo de pines abiertos de alta velocidad y alta densidad. Soportan aplicaciones de más de 28 Gbps y también están certificados por Final Inch® para recomendaciones de enrutamiento de trazas de Break Out Region para ahorrar tiempo y dinero a los diseñadores. SEARAY™ Los arreglos de campo de clavijas abiertas presentan una rejilla de paso de 1,27 mm x 1,27 mm (0,050 pulg. x 0,050 pulg.) para una máxima flexibilidad de conexión a tierra y de encaminamiento. Este sistema está disponible en alturas de pila de 7 mm a 40 mm con hasta 500 contactos Edge Rate®. Los arreglos verticales o en ángulo recto (Series SEAM/SEAF) y un ensamblaje de cable de alta velocidad (Series SEAC) están disponibles como soluciones 50Ω o 100Ω Las colas de ajuste a presión de alta retención (Series SEAMP/SEAFP) y una interconexión sintonizada 85Ω (Series SEAMI) ofrecen una mayor flexibilidad del sistema. El elevador de alta velocidad y alta densidad de Samtec (Serie SEAR) permite apilar tablas de hasta 40 mm. CARACTERÍSTICAS Máxima flexibilidad de enrutamiento y conexión a tierra Menores fuerzas de inserción/extracción en comparación con los productos típicos de la matriz Rendimiento hasta 18 GHz/par Hasta 500 E/S en diseño de campo abierto 1.Paso de 27 mm (.050") y ahorro de espacio Paso de 0.80 mm Sistema de contacto Rugged Edge Rate Se puede cerrar con cremallera durante el acoplamiento/desacoplamiento Terminaciones de carga de soldadura para facilitar el procesamiento Cumple con los estándares de vida extendida Product™ (E.L.P.P.™) 7 - 17 mm de altura de pila Vertical, ángulo recto, ajuste a presión 85Ω systems
