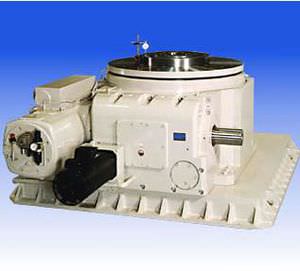

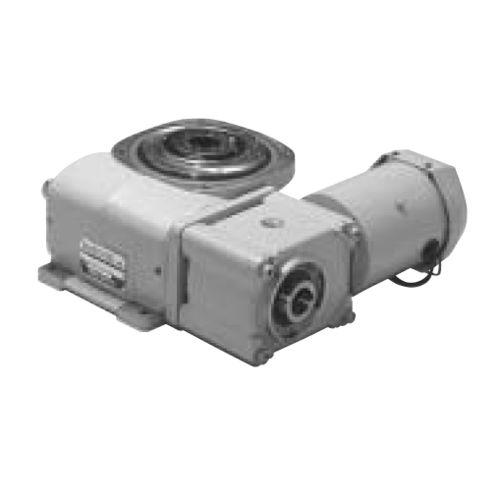

Indexador rotativo AD series

con leva globoidalpara máquinas

Entrada - El gran diámetro del eje y la larga longitud de la leva eliminan la deflexión durante la carga pesada para mantener la precisión de posicionamiento - Los rodamientos de eje grande soportan altas velocidades, los diámetros más grandes giran menos revoluciones con mayor capacidad de par - La leva está calzada entre el rodamiento y la carcasa para eliminar la holgura final, mantiene la precisión - El material endurecido de la leva reduce el desgaste y la descamación de la superficie para una mayor precisión de posicionamiento Salida - Unidades estándar con una precisión de posicionamiento media de ±9 segundos de arco con unidades de alta precisión disponibles - Diámetros de leva más grandes de la industria, alta capacidad de par para la supervivencia del choque de la herramienta (~30% más grande) - La leva estacionaria a través de la perforación ofrece líneas de suministro o enrutamiento de cables e incluye tolerancia para el montaje de los cojinetes - Brida estacionaria para el montaje de la herramienta de inspección de montaje, los rodamientos compensados soportan una gran capacidad de momento de flexión para carga desequilibrada Carcasa - Libre de mantenimiento de por vida y sellado con baño de aceite para aplicaciones de alta velocidad - La carcasa de fundición se expande térmicamente a la misma velocidad que los componentes internos para mantener la precisión - La carcasa y los soportes de la unidad motriz se montan en cualquier ángulo, sin mantenimiento - 8 opciones de tamaño de carcasa, sin coste adicional por sobredimensionamiento con una amplia gama de tamaños Motorización - El motorreductor está normalmente dentro de la altura del indexador, sin quemaduras ni paralelismos en la placa de montaje - Los motores de doble bobinado estándar de 230 y 460 voltios son versátiles - 2 opciones de potencia del motor para cada tamaño de carcasa, sin coste adicional por sobredimensionamiento con una amplia gama de tamaños
