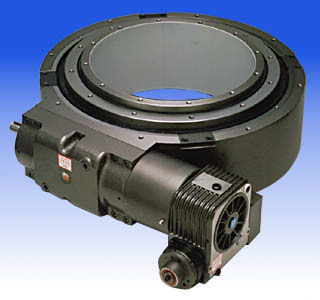

Anillo de giro intermitente rotativo Do series

de levapara motor paso a paso

El indexador de anillos de la serie Do de Sankyo cuenta con carcasas de hierro fundido con un gran orificio central estacionario. Los anillos central y exterior pueden soportar discos estacionarios por encima o por debajo del disco de indexación. Dado que tanto el anillo interior como el exterior son la misma carcasa, la rigidez se mantiene. La carcasa delgada ocupa poco espacio y está diseñada como base para una máquina de montaje rotativa. Los robots con otros equipos periféricos se montan fácilmente en esta versátil unidad. Una leva globoidal hace girar a los seguidores de leva de tipo rodamiento de aguja de Sankyo. La optimización del diámetro del seguidor de leva maximiza inherentemente la transferencia de par y prolonga la vida útil gracias a un menor número de rotaciones con un mayor contacto con la superficie. Los topes incrementales de indexación van de 16 a 60 para soportar discos de gran diámetro de 2250 a 7200 mm (7,3 a 23,5 pies). Esto permite mucho espacio para las estaciones de inspección entre cada subconjunto. Los períodos de índice múltiples ofrecen ciclos de trabajo continuos o bajo demanda con el anillo de indexación que se bloquea en la posición dentro de los 20 a 30 segundos de arco durante el período de permanencia. Estas versátiles unidades se indexan en ambas direcciones u oscilan. La serie Ro puede realizar movimientos sin patrón con una leva de avance continua utilizando un motor servoaccionado o proporcionar paradas incrementales inferiores a 16. La mayoría de las unidades se accionan con motorreductores que se encuentran dentro de la altura de la carcasa de la unidad de índice o del reductor de tornillo sinfín de la serie R de Sankyo, como se muestra. Los paquetes de levas de sincronización están disponibles con sensores fotoeléctricos económicos o interruptores de proximidad para aplicaciones de lavado (IP67/NEMA-6/6P).
