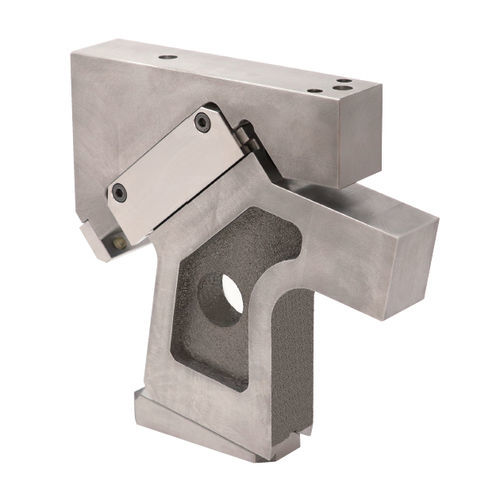

Unidad de cámara que puede evitar la interferencia con el panel
CAMPAÑA DE PIERNAS LARGAS
UNIDAD DE CÁMARA AÉREA
Fácil acceso a la ubicación más alta de la perforación del agujero, incluso si la perforación del agujero es mucho más alta que la posición más baja del panel.
- La posición baja del conductor de la cámara no contribuye a la interferencia con el panel.
-El diseño único de esta leva contribuye a un diseño de herramientas más compacto y contribuye a un menor tiempo de mecanizado
-Características
Como la posición del conductor de la cámara es más baja que la de una cámara ordinaria, no habrá interferencia con el panel
Método de desmontaje
1) Aflojar los tornillos de cabeza hueca hexagonal (!1) y quitar la placa de tope (i).
2) Saque y retire la placa de la leva (w) del porta leva (t) hacia atrás.
Método de montaje
1) Ensamblar las piezas en el orden inverso al del desmontaje.
・ Asegurarse de que no hay ningún material extraño en la zona de deslizamiento y aplicar grasa en
superficie de deslizamiento.
・Since las autorizaciones del deslizador de la cámara y del porta-cámaras están controladas, asegúrate de que la serie
los números grabados en el deslizador de la cámara y en el soporte de la cámara son indenticos.
・ Después del montaje, asegúrese de que todos los pernos estén correctamente apretados.
Cómo manejar el resorte de gas
- Si planea usar otros resortes de gas que no sean los que Sankyo recomienda,
por favor, háganoslo saber primero.
- Para el manejo del resorte de gas que tiene/utiliza, incluyendo el mantenimiento del mismo en un
...por favor contacte al fabricante del resorte de gas al que le compró.
---
