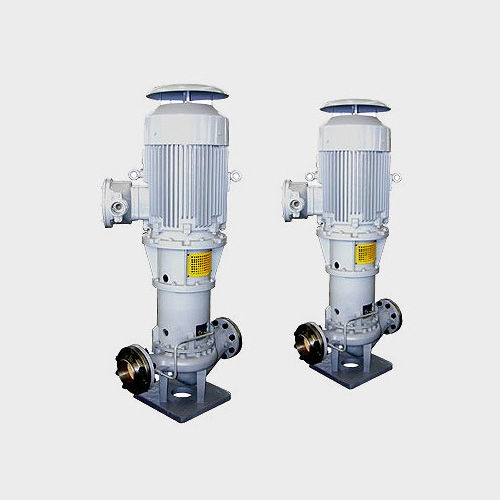

Bomba centrífuga ASP5050

para productos químicoscon motor eléctricosumergible

Bomba de tubería vertical OH3 serie ASP5050 serie vertical, perfil radial, etapa única, succión simple, instalación tipo tubería, estructura en voladizo.De acuerdo con los requisitos de API 610, la bomba centrífuga para la industria del petróleo, la química pesada y el gas natural, también se cumplen los requisitos API 610, 8 y 9. El sistema de sellado está diseñado completamente de acuerdo con la segunda versión API682 del sistema de sellado del eje de la bomba centrífuga y la bomba rotativa, que puede equiparse con varias formas de esquema de enfriamiento de sellado y lavado. Rango de aplicación Refinería, planta petroquímica, proceso industrial en general Agua y tratamiento de agua, desalinización de agua de mar Ingeniería química y criogénica del carbón Presión de tubería Características estructurales 5.1 Brida: el nivel de presión de la brida de entrada y salida es el mismo, el diámetro nominal es el mismo, la dirección de entrada y salida es lateral.El estándar de implementación de bridas se puede seleccionar de acuerdo con los requisitos del cliente, GB, HG, ASME y otros estándares. 5.2 Tapa de la bomba: la tapa de la bomba está equipada con un manguito de sujeción aislado y un diseño de tapón de escape.El diseño de la cubierta aislante puede entregar el medio con requisitos especiales de temperatura.El tapón de escape se utiliza para bombear el cuerpo de la bomba y vaciar la tubería. 5.3 Cavidad sellada: cumple con el estándar API 682, tamaño de espacio grande, puede equiparse con un sello mecánico de tipo de sellado múltiple y equiparse con un sistema de lavado y enfriamiento sellado.
