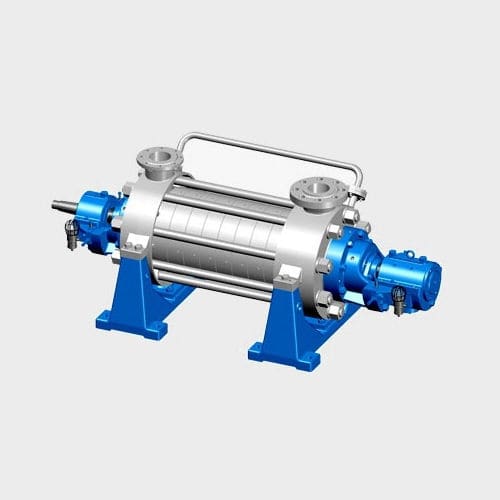

Bomba centrífuga DG

de aguaeléctricaestacionaria

La bomba tipo DG es una bomba centrífuga multietapa horizontal, que se utiliza para transportar agua limpia con una temperatura inferior a 160 ℃, y también impurezas sólidas insolubles al 0,25 %, y líquidos como impurezas sólidas solubles en agua al 5 % y otros medios similares al agua. Área de aplicación Se utiliza principalmente en la utilización integral de la industria textil ligera y también en el suministro de agua de calderas de baja presión en plantas de energía térmica a pequeña escala. Características estructurales La bomba es de carcasa simple, succión simple, estructura de bomba centrífuga seccional multietapa. La entrada% de salida de la bomba es vertical. (Consulte el gráfico de estructura). La estructura detallada es la siguiente: 1, parte del estator Está contenido principalmente por algunas partes, como la parte delantera, la parte trasera, la parte central, el soporte del cojinete de la paleta guía y la sala de equilibrio, etc., que se combinan con un perno de unión y una tuerca. 2, parte del rotor La tuerca redonda ha sido tensada por el impulsor, la manga del espacio del impulsor, la manga del espaciador de equilibrio, el disco de equilibrio y la manga del eje. Además, se ha fijado en el eje principal, que adopta una llave plana para evitar la rotación. Al hacerlo, todo el rotor se apoya en ambos lados del cojinete, por lo tanto, el rotor conectado con el motor directamente mediante un acoplamiento de pasador elástico.
