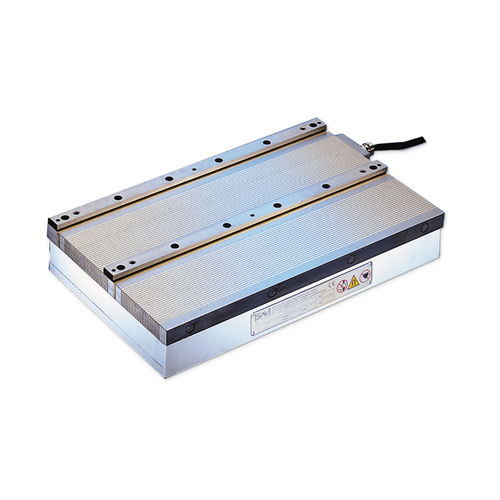

Placa magnética electropermanente SAV 243.72

rectangularpara rectificado

Platos magnéticos electropermanentes con paso fino de los polos longitudinales P = 4 mm y barras de tope magnetizables El sistema de sujeción de piezas de nuevo desarrollo permite arrastrar las piezas de forma fiable contra el tope mediante topes magnetizables. De este modo se evitan los errores de inserción, sobre todo en el trabajo por turnos. Sistemas magnéticos electropermanentes con un paso de polos muy estrecho. La fuerza magnética es generada por los imanes permanentes que se magnetizan y desmagnetizan con breves impulsos de corriente. Especialmente indicado para piezas finas. Principalmente para el rectificado preciso de piezas producidas en serie, especialmente en el funcionamiento por turnos. Para la fabricación de herramientas, el sistema permite un mecanizado de precisión con una precisión de µm respecto al borde de referencia contra el tope. Topes magnéticos activos automáticamente controlados en secuencia Para piezas finas de hasta grosor mín. = 12 mm (dependiendo de la altura del tope) Para piezas planas ancho mín. = 40 mm Diseño con 2 fuertes sistemas bipolares para la barra de tope, para una alineación fiable de las piezas. El imán de tope trabaja con un desfase respecto al imán de base Las barras de tope se imantan antes de la zona de sujeción principal. Esto atrae de forma fiable la pieza hacia la esquina inferior del tope. Placa de polos con un paso longitudinal especialmente estrecho y continuo, de acero de 3 mm y latón de 1 mm Divisiones de postes unidas y atornilladas adicionalmente de forma sólida con tirantes Alta precisión gracias a las placas de los polos atornilladas en una retícula estrecha Desconexión mediante ciclo de desmagnetización Capa de desgaste de 8 mm en la placa de los polos Baja altura del campo magnético de 4 mm Sistema magnético electropermanente para una seguridad absoluta en caso de corte de corriente Ranuras de sujeción en ambos lados de la cara
