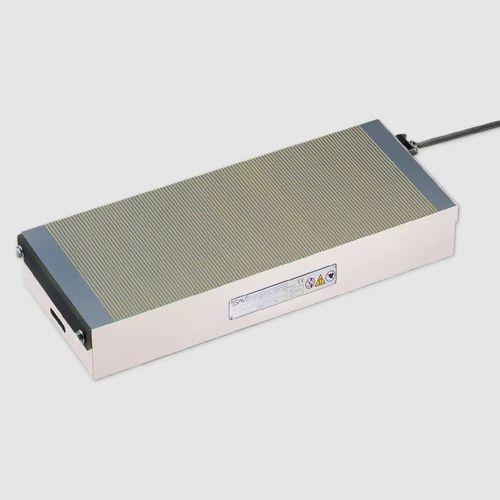

Placa magnética electropermanente 243.40

rectangularpara rectificado

Platos electromagnéticos con paso de polos transversal fino y continuo P = 4 mm Para la sujeción de piezas finas en forma de placa con tolerancias de forma y posición de 0,01 a 0,02 mm. Para el eje principal de la pieza perpendicular al paso de los polos Para piezas finas hasta: grosor mín. = 2 mm Para piezas planas: longitud mín. = 40 mm Placa de asta con paso de asta transversal excepcionalmente estrecho y uniforme, 3 mm de acero y 1 mm de latón Discos encolados y atornillados adicionalmente con tirantes en la longitud Unión atornillada de la placa de poste en la retícula estrecha 8 mm Capacidad de desgaste de la placa polar Baja magnitud del campo magnético con 4 mm Ranura de sujeción en ambas caras frontales A partir de longitudes superiores a 1000 mm con orificios pasantes para fijación según acuerdo Robusto y estanco Tipo de protección IP 65 100% ED Apto para conexión con dispositivo de control SAV 876.10 Mandril electro-magnético SAV 243.40 - 1200 x 500 - 110 V Designación SAV no. - A x B - tensión nominal 100 N/cm2, controlable con la unidad de control mediante el interruptor de codificación de la fuerza de sujeción Tensión nominal, recomendada 24 V DC hasta 118 W inclusive 110 V CC para todos los demás tamaños
