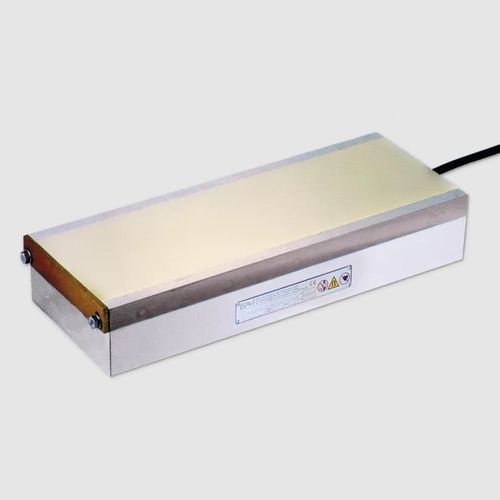

Placa magnética electropermanente 243.41

rectangularpara rectificado

Platos electromagnéticos con paso de polos longitudinal fino y continuo P = 4 mm Sistemas de electroimanes con paso de polos muy estrecho. Especialmente adecuados para piezas finas. Eje principal de la pieza en ángulo recto con la longitud del imán. Para la sujeción de piezas finas en forma de placa con tolerancias de forma y posición de 0,01 a 0,02 mm. Para el eje principal de la pieza perpendicular al paso de los polos Para piezas finas hasta: grosor mín. = 2 mm Para piezas planas: anchura mín. = 40 mm Placa de mástil con paso longitudinal del mástil especialmente estrecho y continuo, acero de 3 mm y latón de 1 mm Divisiones de postes unidas entre sí y atornilladas adicionalmente con tirantes Placas de postes atornilladas en una retícula estrecha capa de desgaste de 8 mm en la placa de los polos Baja altura del campo magnético de 4 mm Ranuras de sujeción en ambas caras Longitud superior a 1.000 mm con orificios pasantes para fijación según acuerdo Robusto y estanco Grado de protección IP 65 ciclo de trabajo del 100 Adecuado para conectar a la unidad de control SAV 876.10 Plato de sujeción electromagnético SAV 243.41 - 1200 x 500 - 110 V Designación SAV no. - A x B - tensión nominal 100 N/cm2, controlable con la unidad de control mediante el interruptor de codificación de la fuerza de sujeción Tensión nominal, recomendada 24 V CC hasta 106 W inclusive 110 V CC para todos los demás tamaños
