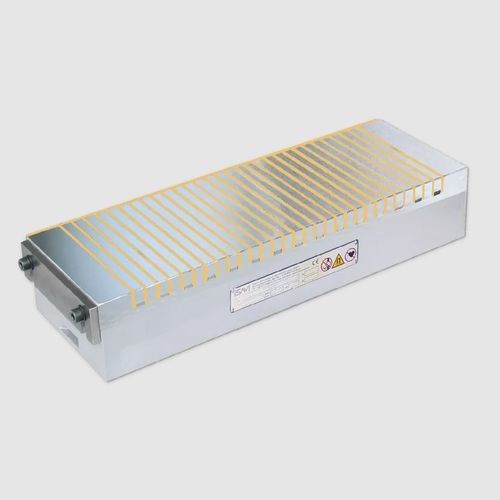

Placa magnética electropermanente 243.42

rectangularpara rectificado

Platos electromagnéticos con paso de polos transversal continuo P = 13 mm, 18 mm y 25 mm El plato magnético se caracteriza por su gran potencia magnética, su diseño robusto y su larga vida útil. El paso de polos forma polos N y S "verdaderos". Para el amarre universal de piezas con tolerancias de forma y posición de 0,01 a 0,02 mm. Para el eje principal de la pieza de trabajo perpendicular al paso de los polos Para piezas de trabajo con un grosor mínimo de x: 4.5 mm con P = 13 mm 6.0 mm con P = 18 mm 8.5 mm con P = 25 mm Para piezas planas mín. a: 25 mm x 25 mm con P = 13 mm 32 mm x 32 mm con P = 18 mm 45 mm x 45 mm con P = 25 mm Placa de postes maciza con paso transversal de 13 mm, 18 mm o 25 mm distancia entre polos "real" N/S Con refrigeración por agua para una mayor precisión bajo pedido Con orificios de aire comprimido para facilitar la extracción de piezas grandes (adherencia) para P = 18 mm o 25 mm bajo pedido Placas de postes atornilladas en una retícula estrecha capa de desgaste de 8 mm en la placa de polos Ranuras de sujeción en ambos lados frontales Longitud superior a 1000 mm con orificios pasantes para fijación según acuerdo Robusto y estanco Grado de protección IP 65 ciclo de trabajo del 100 Adecuado para conectar a la unidad de control SAV 876.10 Plato de sujeción electromagnético SAV 243.42 - 2000 x 800 - 25 - 110 V Designación SAV no. - A x B x P - tensión nominal Fuerza de adherencia nominal 90 N/cm², para P = 13 mm paso de polos 110 N/cm², para P = 18 mm de paso entre polos 115 N/cm², para P = 25 mm de paso entre polos Controlable por el dispositivo de mando mediante el interruptor de codificación de la fuerza de adherencia Tensión nominal, recomendada 24 V DC para 64 W 110 V CC para todos los tamaños
