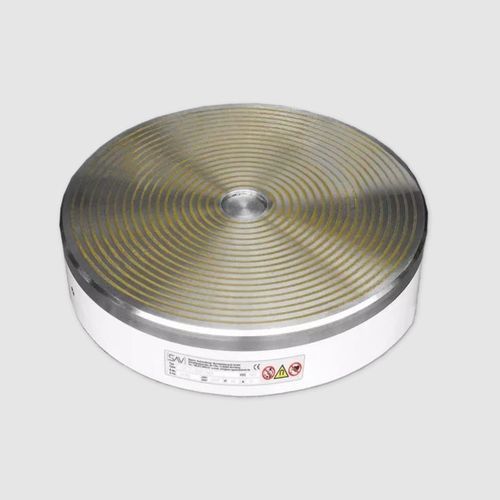

Placa magnética electropermanente 244.41

circularpara rectificadopara torneado

Gracias al paso circular de los polos, el plato circular electromagnético tiene un campo magnético fuerte y bajo para chapas finas. Principalmente para el rectificado de piezas en forma de disco en rectificadoras interiores y exteriores con mesa giratoria. No para anillos finos. El paso de polos circular también permite el mecanizado de piezas múltiples que no están colocadas en el centro. También adecuado para torneado con tolerancias de forma y posición de 0,01 a 0,02 mm. El paso circular de los polos garantiza una distribución uniforme de la fuerza de sujeción en la circunferencia. Esto lo hace adecuado para piezas delgadas y planas (por ejemplo, hojas de sierra). Colocación de varias piezas en la circunferencia de paso diámetro posible Para piezas de hasta mín. grosor 2 mm con P = 5,5 mm 4 mm con P = 9 mm 8 mm con P = 18 mm Para piezas planas: Tamaño mín. = 45 mm x 45 mm No apto para anillos finos Paso de pértiga fabricado "sin ranura Placas de postes atornilladas en una retícula estrecha capa de desgaste de 8 mm en la placa del poste Grado de protección IP 65 ciclo de trabajo del 100 Adecuado para la conexión a la unidad de control SAV 876.10 Disponible con brida bajo pedido (véase SAV 248.90 a 248.94). Plato de sujeción circular electromagnético SAV 244.41 - 800 - 18 - 110 V Designación SAV no. - A - P - tensión nominal Fuerza de sujeción nominal 80 N/cm2, controlable con la unidad de control mediante el interruptor de codificación de la fuerza de retención Tensión nominal recomendada 24 V CC hasta 90 W inclusive 110 V CC para todos los tamaños
