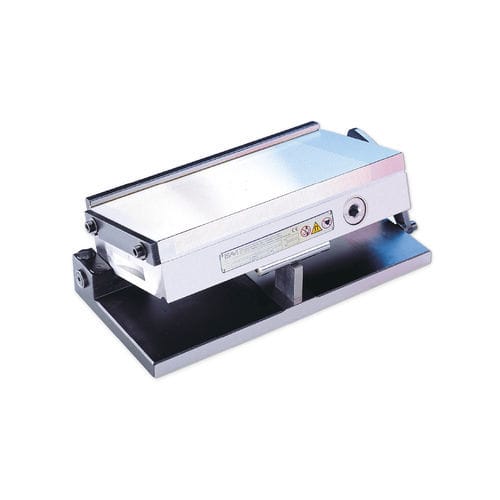

Placa magnética con imán permanente 245.01

de mesas senospara rectificadopara fresado

Los ángulos se determinan mediante los bloques calibradores utilizando el principio sinusoidal. La sujeción se consigue con las mitades superiores del cojinete. Con unidad base de mesa sinusoidal de acero. templada, bruñida y rectificada con precisión. borde de alineación de la placa base paralelo a la barra de tope. máxima precisión con diseño plano. diseño estándar con mandril magnético permanente. las mesas sinusoidales se suministran en una caja de almacenamiento de madera, hasta el tamaño 400 x 200 mm inclusive. con mesa sinusoidal con grados/minutos en mm, tope longitudinal de precisión y barra de tope transversal. Mesa sinusoidal de precisión SAV 245.01 - 300 x 150 Designación SAV no. - A x B Precisión del ángulo: ±5 segundos de arco Paralelismo del plano: ±0,005/100 mm Bloque de galga a 0°: 3 mm Rango de giro: 0° a 45 Fuerza de sujeción nominal: 90 N/cm2 Paso de los polos: 1,9 mm Altura del campo magnético: 6 mm Capa de desgaste de la placa del polo: 8 mm
