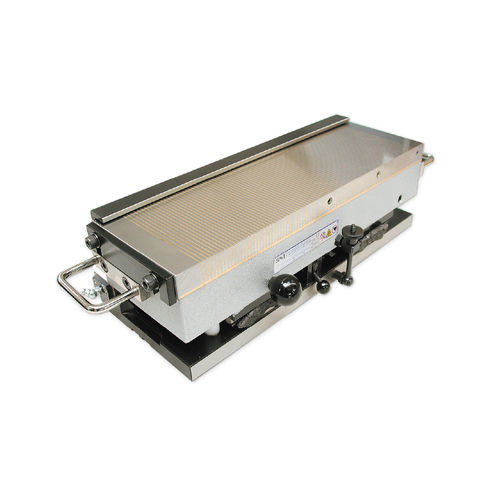

Placa magnética electropermanente 245.09

de mesas senos

Los ángulos se determinan mediante los bloques calibradores utilizando el principio sinusoidal. Con base de mesa sinusoidal de acero. Endurecido, bruñido y rectificado con precisión. Carcasa del imán recocida sin tensión. Máxima precisión con diseño plano. contacto de 4 puntos para una precisión óptima. Suministrado con dispositivo de elevación, varilla y mesa sinusoidal con grados/minutos en mm. Tope longitudinal de precisión con barra de tope transversal, cable de conexión de 3 m, carcasa del imán pintada. Disponible alternativamente con platos eléctricos y refrigeración por agua integrada para P = 13 (EM) o platos magnéticos electropermanentes para P = 4 (EP). Mesa sinusoidal de precisión SAV 245.09 - 500 x 200 - 4 - EP - 210 V Designación SAV no. - A x B - paso de polos - versión - tensión del imán Precisión del ángulo: ±5 arc seg Paralelismo del plano: ±0,005/100 mm Bloqueo de galga a 0 0/5 mm Rango de giro: 0° a 45 Fuerza de sujeción nominal: 100 N/cm2 Paso entre polos: 4 mm para imán EP según SAV 243.73 13 mm para imán EM según SAV 243.42 Tensión del imán 210 V para EP 24 V o 110 V para EM
