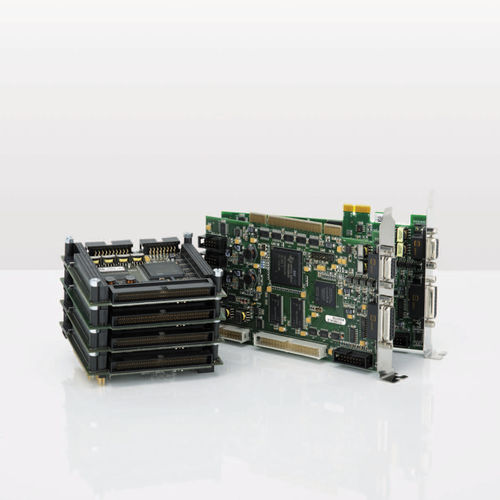

Tarjeta de control motor síncrona RTC5

digitalde alta eficaciaprogramable

La tarjeta de control RTC5 proporciona un control síncrono y resistente a las interferencias de los sistemas de escaneo, los láseres y los equipos periféricos en tiempo real. Está disponible como tarjeta de interfaz para PC, tarjeta PCI-Express o módulo PCIe/104. La RTC5 es compatible con todas las funciones ampliadas de la tecnología iDRIVE integradas en los sistemas de escaneado con servoelectrónica digital. Un procesador de señales de alto rendimiento y la DLL suministrada simplifican la programación bajo Windows. El RTC5 se comunica con los sistemas de escaneo mediante el protocolo de transferencia de datos SL2-100. Este protocolo admite señales de control de 20 bits y, por lo tanto, una resolución de posicionamiento 16 veces mayor en comparación con la tarjeta predecesora, la RTC4. Para el control del láser, se dispone de varias señales láser programables para la salida vectorial y de mapa de bits. La potencia del láser se ajusta libre y automáticamente. Las numerosas opciones de la RTC5 proporcionan la máxima flexibilidad para satisfacer una amplia gama de requisitos de los clientes. Procesamiento láser preciso y reproducible Durante el funcionamiento, las tarjetas de control del RTC5 proporcionan un reajuste automático de la potencia del láser en función de la posición/velocidad/vector. Además, el sistema de exploración puede sincronizarse con el láser. Esta "sincronización de salida" también es posible cuando la señal de impulso láser se define mediante un reloj láser fijo (por ejemplo, los láseres USP), lo que permite al RTC5 proporcionar un procesamiento láser exacto y reproducible (véase la ilustración).
