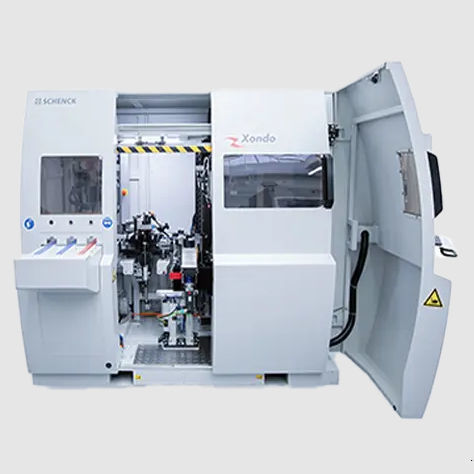

Máquina equilibradora vertical Xondo series

dinámicopara rueda de turbinapara turbocompresor

- Equilibrado semiautomático de conjuntos de ejes de rueda de turbina - Procesamiento digital de datos medidos y corrección del desequilibrio controlada numéricamente - Fácil cambio a otros tipos de rotor - Tiempos de ciclo cortos - Disposición más compacta - Fácilmente desplazable Secuencia de operaciones - Carga de la pieza en la estación de medición. - Recorrido de medición automático. Cálculo y transferencia de los valores medidos a la estación de corrección, freno a cero rpm - Retirada del rotor de la estación de medición y carga en la estación de corrección. - Corrección automática: sujeción, índice a la posición de corrección del 1er plano, rectificado controlado de un sector. Índice a la posición de corrección del 2º plano, repetir el proceso de rectificado y soltar la abrazadera. - Transfiera el rotor a la estación de medición e inicie el proceso de comprobación. Si el rotor no está en tolerancia después del 1er paso de corrección, se pueden realizar más pasos de corrección. Campo de aplicación Medición y corrección del desequilibrio de rotores de turbina de turbocompresor mecanizados. Uso de la máquina en producción de volumen medio a alto. Medición y corrección semiautomática del desequilibrio en dos planos y con múltiples pasos de corrección. Carga y descarga manual. Máquina de dos estaciones con estación de medición y corrección y secuencia de funcionamiento semiautomática. Dispositivo de equilibrado vertical en un bastidor de máquina optimizado para vibraciones, dependiente del tipo, soporte de precisión intercambiable con cojinetes de aire para el rotor de la turbina, accionado mediante una placa de accionamiento con chorro de aire adaptado al diámetro del rotor. Procesamiento de los datos medidos por la unidad de medición CAB 950. Estación de corrección con dos unidades de procesamiento controladas digitalmente.
