Manómetro de esfera RU 50
roscadoG 1/4BSP 1/8

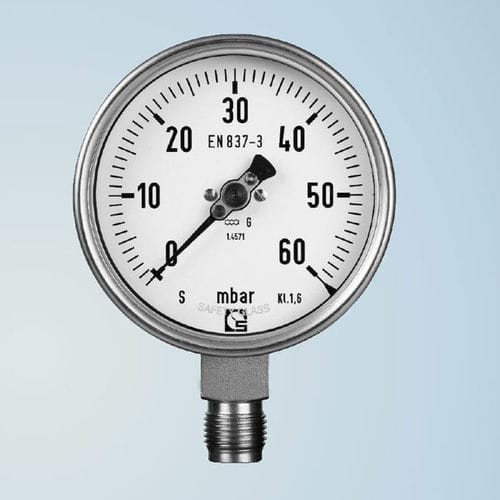

Manómetro de esfera - RU 50 - Schmierer GmbH - roscado / G 1/4 / BSP 1/8
Manómetro de esfera - RU 50 - Schmierer GmbH - roscado / G 1/4 / BSP 1/8
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de visualización
de esfera
Montaje
roscado
Conexión al proceso
G 1/4, BSP 1/8
Material
de acero inoxidable
Tecnología
de tubo Bourdon
Presión

Máx.: 1.000 bar
(14.503,77 psi)

Mín.: -1 bar
(-14,5 psi)

Precisión

1,6 %, 2,5 %

Diámetro de la esfera

20 mm
(0,8 in)

Temperatura de proceso

Máx.: 80 °C
(176 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Un tubo curvado circularmente está, por un lado, conectado a un enchufe y, por el otro, cerrado. Cuando hay sobrepresión en el interior del tubo de bourdon, éste se estira hacia el exterior; si hay presión negativa, el tubo de bourdon se contrae hacia el interior. Este movimiento del extremo del tubo bourdon es una medida de la presión entrante y se transmite a un segmento de engranaje sobre el engranaje del movimiento. Con un manómetro de tubo de bourdon se pueden medir fluidos, gases y vapores con una presión positiva de hasta 1000 bar y negativa de hasta 1 bar. La precisión de los manómetros oscila entre ± 0,1% y ± 2,5% del valor del rango superior. Material El tubo bourdon se fabricará a medida según las necesidades específicas. Pueden fabricarse en metal no ferroso y para medios más agresivos pueden utilizarse materiales como SS 316L o Monel. EN 837-1 Tubo Bourdon y conexión de acero inoxidable Ventana de policarbonato Caja con anillo engarzado de acero inoxidable

---

Catálogos

RU50
RU50
2 Páginas
