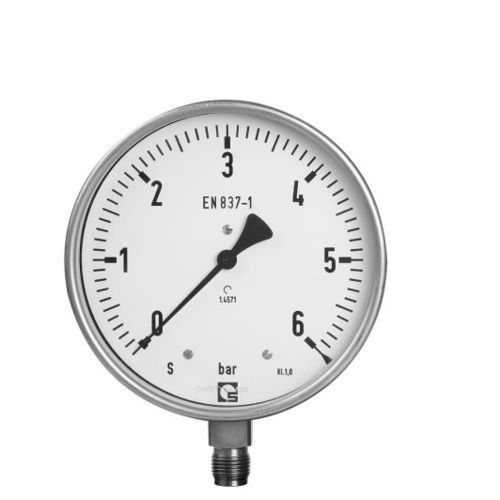

Manómetro de esfera R 400

roscadode acero inoxidablede tubo Bourdon

Un tubo curvado circularmente está, por un lado, conectado a un enchufe y, por el otro, cerrado. Cuando hay sobrepresión en el interior del tubo de bourdon, éste se estira hacia el exterior; si hay presión negativa, el tubo de bourdon se contrae hacia el interior. Este movimiento del extremo del tubo bourdon es una medida de la presión entrante y se transmite a un segmento de engranaje sobre el engranaje del movimiento. Con un manómetro de tubo de bourdon se pueden medir fluidos, gases y vapores con una presión positiva de hasta 1000 bar y negativa de hasta 1 bar. La precisión de los manómetros oscila entre ± 0,1% y ± 2,5% del valor del rango superior. Material El tubo bourdon se fabricará a medida según las necesidades específicas. Pueden fabricarse en metal no ferroso y para medios más agresivos pueden utilizarse materiales como SS 316L o Monel. Tubo Bourdon y conexión de latón Ventana de cristal acrílico Caja y anillo de aluminio
