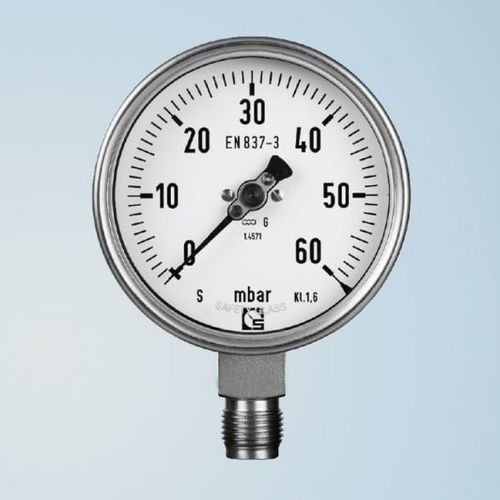

Manómetro de esfera K 100

roscadoG 1/2BSP 1/2

La cápsula se compone de dos finas membranas onduladas unidas por aire. Si se aplica presión al interior de la cápsula, ésta se expandirá con presión positiva o se contraerá cuando se aplique presión negativa. Esta dilatación y contracción de la cápsula es una medida de la presión entrante y se transmite a un segmento del engranaje sobre el engranaje del movimiento. Aplicaciones Con un manómetro de cápsula se puede medir una presión positiva de hasta 600 mbar y una presión negativa de hasta 600 mbar. La precisión de los manómetros se sitúa en el 1,6 % o el 2,5 % del valor superior del rango. Cápsula y conexión de latón Caja de cierre de bayoneta de acero inoxidable
