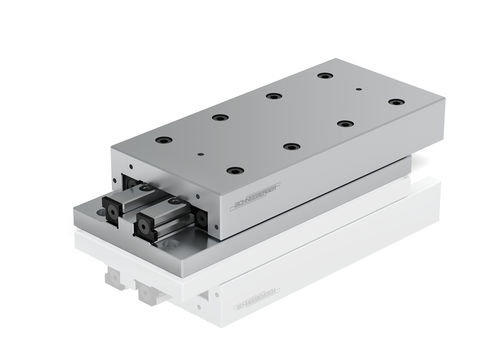

Mesa de guiado de tornillo NK Series

lineal

– Modelo de un solo eje en acero o hierro fundido, en función del tamaño – Con jaulas de rodillos – 5 tamaños – Longitudes de 25 a 510 mm – Carreras de 10 a 450 mm – Soporta una gran variedad de aplicaciones debido a los numerosos tamaños diferentes – Para los requisitos de precisión más elevados – Para las mayores aceleraciones disponibles con la FORMULA-S Material Tamaños NK 1 y 2 = Acero Tamaños NK 3, 6 y 9 = Hierro fundido Modelo estándar Las mesas sin rozamiento NK constan de secciones superior e inferior de longitud equivalente de guías lineales de tipo R. Todas las mesas están equipadas con jaulas de rodillos de tipo AC y conteras de tipo GB, y pueden montarse en vertical o en horizontal. La sección inferior incluye orificios de fijación estandarizados. Los lados opuestos a los tornillos de fijación en las secciones superior e inferior puede ser utilizados con fines de montaje. Para el modelo estándar, la limitación de la carrera se consigue por medio de dos tornillos en la sección superior y un tornillo en la sección inferior. Estos tornillos solo pueden soportar fuerzas o impactos pequeños en la dirección del movimiento y no deben utilizarse como topes. Con FORMULA -S, estos tornillos ya no son necesarios debido al sistema auxiliar de la jaula.
