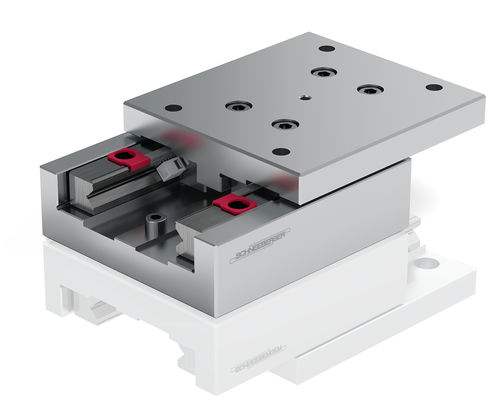

Mesa de guiado de tornillo NKL Series

lineal

– Modelo de eje único – Diseño ligero, componentes de la mesa en aluminio – 4 tamaños – Con jaulas de rodillos – Longitudes de 25 a 410 mm – Carreras de 10 a 280 mm Material Aluminio Modelo estándar Las mesas sin rozamiento NKL constan de secciones superior e inferior de longitud equivalente de guías lineales de tipo R. Todas las mesas están equipadas con jaulas de rodillos de tipo AC y conteras de tipo GB, y pueden montarse en vertical o en horizontal. En las secciones superior e inferior hay agujeros de fijación estandarizados. Los lados opuestos a los tornillos de fijación en las secciones superior e inferior puede ser utilizados con fines de montaje. Para el modelo estándar, la limitación de la carrera se consigue por medio de dos tornillos en la sección superior y un tornillo en la sección inferior. Estos tornillos solo pueden soportar fuerzas o impactos pequeños en la dirección del movimiento y no deben utilizarse como topes. Con FORMULA -S, estos tornillos ya no son necesarios debido al sistema de jaula asistida.
