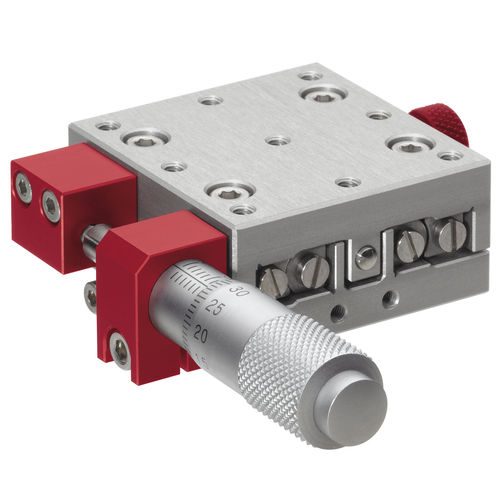

Platina de posicionamiento lineal NH Series

manualde un ejecon micrómetros

Mesa de posicionamiento de tipo NH Etapas de eje único con guías lineales SCHNEEBERGER de tipo R2-RF. Posicionamiento manual con micrómetro, precisión de lectura de 0,01 mm. Las piezas de la mesa se cargan ligeramente en el tornillo micrométrico por un resorte de tensión. Diseño disponible con o sin micrómetro. Sujeción del micrómetro en el lateral o delante de la etapa. Las mesas del mismo tamaño pueden ensamblarse fácilmente en una configuración de dos ejes. Carreras estándar 13/13 y 25/(40) mm. Patrones de orificios o carreras especiales Bajo pedido Todos los diseños con un sistema de sujeción en el lateral de la etapa. Piezas de la mesa en aluminio anodizado. Guías lineales de acero resistente a la corrosión. Las mesas pueden integrarse en cualquier plano (micrómetro bajo la etapa en posición vertical).
