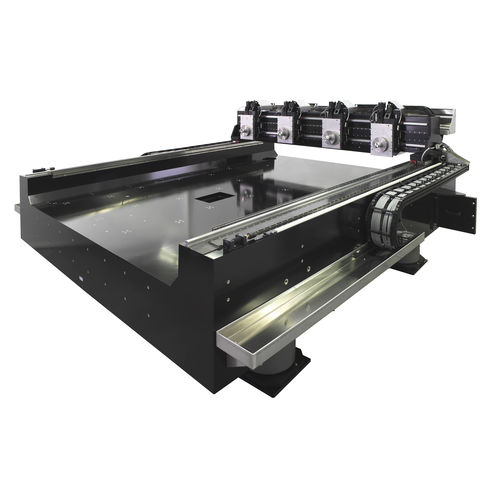

Sistema de posicionamiento de 3 ejes

de pórticopara inspección de obleas y metrologíade alta precisión

Soluciones de pantallas planas personalizadas Nuestra solución para la exigente industria FPD abarca los procesos desde AOI hasta el comprobador de matriz sobre medidas de espaciador fotográfico. Más de 800 sistemas instalados en todo el mundo. Algunos sistemas se fabrican y se montan directamente en Asia. Con el fin de reducir el costo total del sistema SCHNEEBERGER innova integrando nuestra propia alternativa al granito: el hormigón polimérico. Esta estructura de fundición de alta amortiguamiento de fundición ayuda a optimizar, por ejemplo, el peso total del sistema, lo que reduce los costes de manipulación y envío. Más información sobre el hormigón polimérico... Especificaciones características para «sistemas de gran formato» en POI* - Configuración: XYZ o + Z (pórtico) - Recorrido: hasta 3500 x 2700 mm - Precisión: ≤ 10 µm (sobre TIR, asignado - Repetibilidad: ≤ 2 µm - Estabilidad: ≤ 10 nm (en 1s ptp) - Movimiento y fijación: < 500 ms para 300 mm - Velocidad Cst: < 0,01 % a <100 mm/s - Rectitud: < 20 µm sobre 3000 mm - Planeidad: < 20 µm sobre 3000 mm
