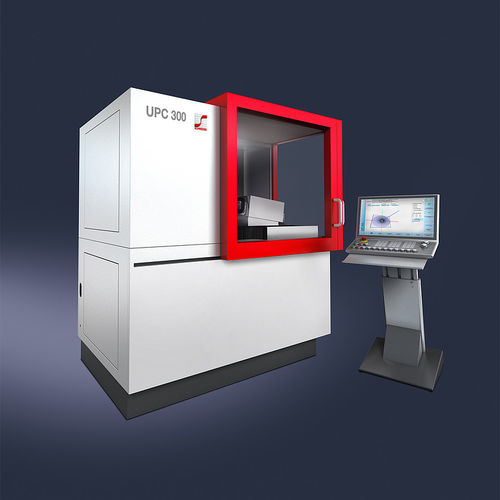

Centro de mecanizado 3 ejes UPC 300
horizontalpara la ópticamodular

Centro de mecanizado 3 ejes - UPC 300 - Schneider Optical Machines - horizontal / para la óptica / modular
Centro de mecanizado 3 ejes - UPC 300 - Schneider Optical Machines - horizontal / para la óptica / modular
Centro de mecanizado 3 ejes - UPC 300 - Schneider Optical Machines - horizontal / para la óptica / modular - imagen - 2
Centro de mecanizado 3 ejes - UPC 300 - Schneider Optical Machines - horizontal / para la óptica / modular - imagen - 3
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Aplicaciones
para la óptica
Otras características
modular, hidrostático
Carrera X

350 mm
(13,78 in)

Carrera Z

350 mm
(13,78 in)

Velocidad de rotación

Máx.: 80.000 rpm
(502.655 rad.min-1)

Mín.: 2.500 rpm
(15.708 rad.min-1)

Descripción

Presentación de la UPC 300 La UPC 300, la más precisa, es una máquina de tres ejes (X, Z, C) diseñada para el mecanizado altamente dinámico de superficies de forma libre. La herramienta opcional Fast Tool de carrera larga aumenta significativamente la productividad en el mecanizado de forma libre. La herramienta rápida puede procesar una amplia gama de geometrías de forma libre sin la necesidad de consumir tiempo en el mecanizado con herramienta lenta - la productividad y la precisión se combinan de una manera muy singular. Un eje B opcional mejora la funcionalidad para soportar de forma óptima el mecanizado de estructuras difractivas o ángulos de apertura elevados. Un sistema de metrología óptica de alta calidad permite la medición sin contacto integrada en la máquina de las superficies de forma libre completas. En combinación con las capacidades únicas de manejo de datos, es posible un remecanizado correctivo de las superficies de forma libre para lograr la más alta precisión. BENEFICIOS Máxima productividad y rendimientoCarrera larga Herramienta rápidaPlataforma modular únicaMetrología óptica de alta calidad integradaMáxima precisión de los datos mediante el manejo de datos de un solo proveedorMáxima precisión en el mecanizado de formas libresTecnología de control y accionamiento más moderna DATOS TÉCNICOS diámetro de la pieza de trabajo: máximo. 300 mm, opcional hasta 700 mm hachas X, Z, C opcional B, ZF ejes lineales: Eje X: 350 mm (hidrostático) Eje Z: 350 mm (hidrostático) rectitud del eje Eje X, Y, Z: < 0,1 μm / 100 mm herramienta rápida: Eje ZF: 30 mm (aerostático) husos: Eje C (baja resolución): 9300 rpm (aerostático) Eje C (alta resolución): 2500 rpm (aerostático) fresado: 60000 - 80000 rpm (aerostático) base de la máquina: granito natural consumo de energía: máximo. 2.5 kVA promedio. necesidad de aire: min. 8 bar (116 psi) peso de la máquina: aprox. 2950 kg (6504 lb.)

---
