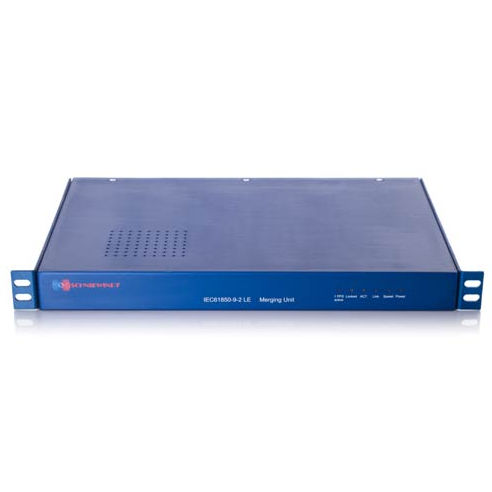

Módulo convertidor analógico/digital CSN®

La unidad de fusión IEC 61850-9-2 LE es la solución óptima para la interconexión de bus de proceso. Permite la consolidación de las mediciones realizadas en el patio de maniobras, alimentando relés de protección, medidores y registradores de fallas ubicados en la sala de control. El uso de comunicaciones por fibra óptica lo hace inherentemente seguro. Al eliminar la mayor parte del cableado de cobre, la Unidad de Fusión del CSN® aborda los principales retos técnicos y logísticos que afectan a los costes de diseño, construcción y mantenimiento de las subestaciones. La arquitectura sencilla y libre de perturbaciones del bus de proceso abierto IEC 61850-9-2 permite el funcionamiento de relés, medidores y equipos de registro de fallos de diferentes fabricantes en el mismo bus. La unidad de fusión IEC 61850-9-2 LE recoge datos de transformadores de medida convencionales y convierte las señales analógicas en un protocolo digital definido por IEC 61850-9-2. La Unidad de Fusión CSN® transmite la señal convertida a través de fibra óptica utilizando hardware Ethernet de grado industrial. Debido a la baja carga eléctrica de los transformadores de medida, la Unidad de Fusión del CSN® puede ser insertada en una subestación operativa sin afectar a las instalaciones existentes.
