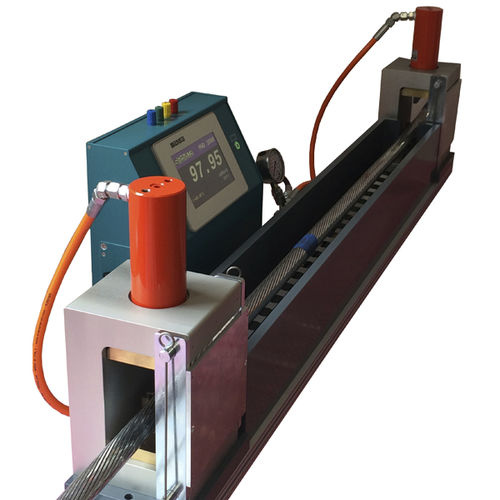

Sistema de medición antirrobo PWD 2000 al-Co W/A/L

electrónicopara cable

El dispositivo de sujeción de precisión PWD2000/P se utiliza para la determinación de la resistencia eléctrica por metro de cables de energía y de media tensión. La medición se basa en el método de 4 polos según Kelvin para eliminar las resistencias de la línea de alimentación. La corriente de medición se suministra a través de mordazas de accionamiento hidráulico, la tensión de medición se capta a través de grifos con resorte, con una distancia entre los grifos de 1000 mm (+/- 0,1 mm). Las mordazas de corriente y, por lo tanto, los puntos de alimentación de corriente están dispuestos a una distancia suficiente de los grifos según DIN/IEC para garantizar una distribución constante y uniforme de la corriente a lo largo de la distancia de medición real. Caudal de agua versión /W La muestra de conductor a medir (longitud aprox. 1400mm) se coloca en un canal doble. El canal interior, que está lleno de agua corriente cuando la bomba está en funcionamiento, contiene la barra potencial para recoger la tensión de medición; es aquí donde se realiza la medición real a una temperatura (de agua) constante. Un microohmetro conectado (p. ej. MR300C-A o MR101-PWD) mide adicionalmente la temperatura (del agua) a través de una sonda y convierte el valor de resistencia previamente medido a 20°C. La función principal mecánica es como la PWD2000 P/L. Versión de reposo de aire /A Hay un canal cerrado para el sistema de medición que está cuidadosamente aislado contra el flujo de aire del exterior. Después de un tiempo determinado, la temperatura de la muestra es estable e idéntica a la de una sonda especial. El principio es el mismo que en el sistema de medición MAT2000T para máquinas trenzadoras que se utiliza con éxito con cables de cobre y aluminio.
