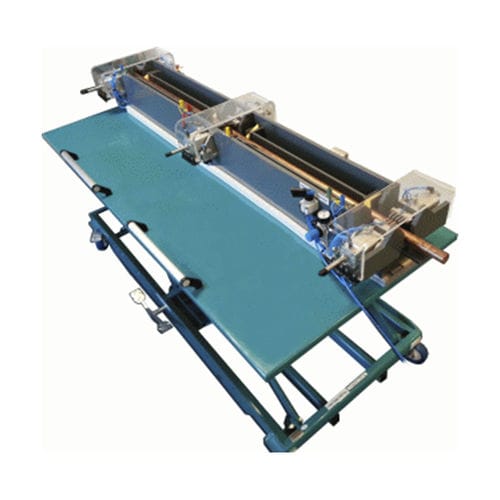

Sistema de medición antirrobo PWD 3000 Cu / Cu-Al
indirectopara cable

sistema de medición antirrobo
sistema de medición antirrobo
Añadir a mis favoritos
Añadir al comparador


Características

Magnitud física
antirrobo
Tecnología
indirecto
Objeto de la medición
para cable

Descripción

El dispositivo de sujeción de precisión PWD 3000 se utiliza para la determinación de la resistencia eléctrica por metro de cables de energía y de media tensión. La medición se basa en el método de 4 polos según Kelvin para eliminar las resistencias de la línea de alimentación. La corriente de medición se suministra a través de mordazas de accionamiento neumático, la tensión de medición se capta a través de grifos con resorte, con una distancia entre los grifos de 1000 mm (+/- 0,2 mm). Las mordazas de corriente y, por lo tanto, los puntos de alimentación de corriente están dispuestos a una distancia suficiente de los grifos según DIN / IEC para asegurar una distribución constante y uniforme de la corriente a través de la distancia de medición real. La sección del cable se coloca en dos canales internos que están llenos de agua corriente cuando la bomba está en funcionamiento y contienen las barras potenciales para recoger la tensión de medición; es aquí donde se realiza la medición real a una temperatura constante (agua). El Microohmetro que forma parte del equipo mide adicionalmente la temperatura (del agua) a través de una sonda, y convierte el valor de resistencia previamente medido a 20°C (o por ejemplo 23°C si se desea). El dispositivo de sujeción estándar PWD 3000 Cu es adecuado para cables de cobre (cables trenzados y conductores sectoriales) de un tamaño entre 10mm² y 1200mm² (¡Pregunte por tamaños más grandes!).

---
