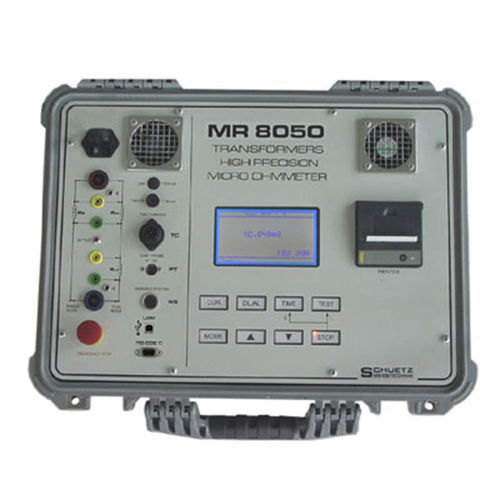

Aparato de pruebas antirrobo MR 8050

automáticode transformadorespara motor

Con el MR 8050 se pueden medir resistencias de bobinados altamente inductivos de transformadores, motores y reactores. (rango 100 µΩ con una resolución de 0,01µΩ hasta 6 kΩ). El rendimiento de los objetos de prueba puede ser de hasta 800 MVA o incluso más. La carga magnética de un transformador se realiza rápidamente utilizando una alta tensión de carga (60V). Esto es importante para las mediciones de tiempo crítico (curvas de enfriamiento). La descarga del núcleo de los transformadores es muy rápida y muy segura, ya que la energía se destruye totalmente en el MR 8050. La temperatura del objeto de prueba se puede preajustar o medir con una sonda PT100. La resistencia se calcula para 20°C utilizando el coeficiente de temperatura para el cobre o el aluminio. Es posible realizar mediciones de pérdida de calor con intervalos de tiempo preestablecidos. La resistencia a t=0 (desconexión de la carga) se muestra como resultado del algoritmo de regresión interno. En el método de medición DUAL se pueden medir simultáneamente dos devanados (principalmente de AT y BT). El MR 8050 también dispone de un control automático de cambio de tomas para medir diferentes tomas sin interrumpir la corriente de medida. Características - 2 canales para mediciones DUAL - Tiempo de medición muy corto gracias a una carga muy rápida - Tiempo de descarga típicamente 1/10 del tiempo de carga - Mediciones de pérdidas de calor con algoritmo de regresión - Pantalla LCD de 240 x 128 píxeles con luz de fondo - USB estándar y RS232C 9600 baudios - Conector PT100 para sonda de temperatura PT100 - Conector del cambiador de tomas para el control automático de tomas - Conector del sistema de advertencia para una luz de advertencia independiente - Almacenamiento interno de pruebas para hasta 1000 mediciones - Entradas totalmente protegidas contra tensiones estáticas y transitorias - Amplios rangos de corriente de 50mA a 60A
