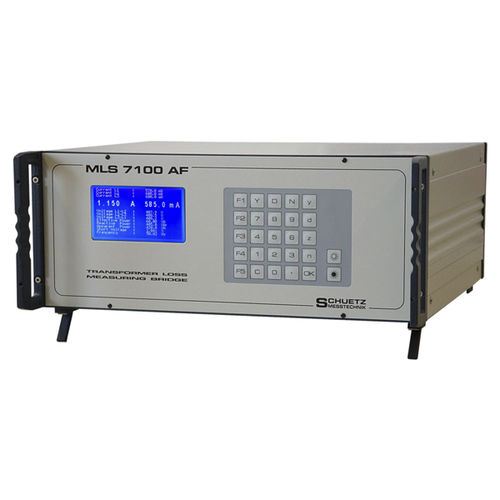

Instrumento de medida de atenuación MLS 7100

digitalde mesade transformadores

El puente de medición de pérdidas de transformadores MLS 7100 fue especialmente diseñado para simplificar enormemente la determinación de las pérdidas del núcleo del transformador y de las pérdidas de cobre - una opción ideal cuando se trabaja in situ. El puente de medición dispone de medición de circuito abierto y de cortocircuito. Muchos transformadores se pueden conectar directamente al MLS 7100 sin necesidad de otros transductores. Las pérdidas en el núcleo son una cantidad importante de transformadores cuando se habla de eficiencia eléctrica, gastos de operación y el valor total del transformador. Las pérdidas en el núcleo surgen principalmente de las pérdidas de acero (corrientes inducidas y pérdidas por histéresis) y también de las pérdidas en el núcleo. Las pérdidas de acero se determinan normalmente mediante la medición en circuito abierto, ya que fluye una corriente magnetizante relativamente pequeña. Usando esta técnica, las pérdidas de cobre son minimizadas debido a la correlación cuadrada de potencia y corriente. Las pérdidas de cobre se determinan mediante la medición de cortocircuito, ya que la modulación magnetizante del núcleo de acero debe minimizarse. Además, la tensión de cortocircuito se determina de esta manera, que también es una cantidad importante. En la práctica, la tensión de prueba se introduce en el lado de alta tensión (lado de baja tensión), ya que al menos muchos transformadores de media potencia alcanzan su corriente nominal entre las tensiones fácilmente disponibles en las redes eléctricas industriales (por ejemplo, 3 x 400 V → 4 % de 10 kV).
