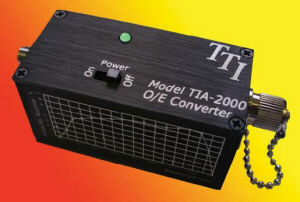

Convertidor óptico-eléctrico TIA-2000

analógicodigitalde fibras ópticas

Características - Ancho de banda típico de CC a 20 GHz, 18 GHz mínimo - Respuesta espectral 1260 - 1620 nm - - Fuente de alimentación universal - - Dos años de garantía Aplicaciones - Enlaces de RF sobre fibra - - Caracterización de sistemas - - Enlaces digitales y analógicos de 20 GHz - - Pruebas y mediciones de alta velocidad - El convertidor óptico-eléctrico TIA-2000 es un módulo fotodetector de alta velocidad diseñado para la conversión óptica-eléctrica directa de señales ópticas moduladas por RF y proporciona un ancho de banda típico de DC-20 GHz. - La entrada óptica se suministra a través de un conector de fibra monomodo 9/125 equipado con un conector FC-PC ultrapulido u opcionalmente con un conector FC/APC pulido en ángulo y de baja reflexión. La salida de RF del dispositivo se suministra a través de un conector SMA de alto rendimiento. La respuesta óptica típica es de 22 V/W a 1550 nm cuando la unidad está terminada con una carga de 50 ohmios. Especificaciones - - Tipo de detector: InGaAs/InP (1260-1620nm) - - Respuesta a la corriente: 0,8 A/W @ 1550nm típico - - Potencia de entrada lineal máxima: 3mw - - Potencia de entrada máxima sin daños: 10mw - - Banda con -(3dB): DC a 20 GHz Typ, 18 GHz min - - Impedancia de salida: 50 Ohms - - Conector de salida: Tipo K SMA Hembra - - Conector de entrada de fibra óptica: FC/UPC o FC/APC - - Apertura numérica de entrada: 0.11 - - Pérdidas de retorno óptico: >35dB, >52dB con conexión APC - - Pérdida de retorno eléctrica: 10 dB - - Alimentación: Fuente de alimentación universal - - Dimensiones: 30.5mm x 63mm x 38mm - - Peso: 0,16 kg - - Anunciadores LED suministrados: Encendido - - Rango de temperatura de funcionamiento: 0 - 40 ºC - - Garantía estándar: Dos años, componentes y mano de obra, 30 días de garantía de satisfacción - - Accesorios suministrados: Maleta de transporte/almacenamiento, manual de instrucciones, fuente de alimentación universal
