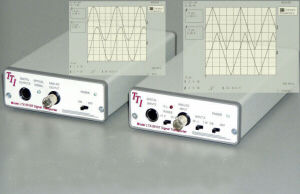

Convertidor óptico-eléctrico LTX-5510 series

de fibras ópticasTTLmonomodal

Características - Transmite señales analógicas y digitales simultáneamente - Ancho de banda analógico de CC a 12,5 MHz - Dos rangos de entrada, +/-1 V y +/-5 V - Señal analógica digitalizada con una precisión de 12 bits - Cuatro canales digitales independientes - Ancho de banda digital de CC a 20 MHz El LTX-5510 permite el transporte preciso de información analógica más cuatro canales digitales a través de enlaces de fibra óptica que van desde metros a más de 10 kilómetros. Los datos analógicos entrantes se digitalizan con una precisión de 12 bits a 50 megamuestras por segundo y se transmiten por fibra óptica a una velocidad de transmisión de datos de 1 Gb/s. El receptor adquiere estos datos digitales y reconstruye con precisión la señal analógica en el otro extremo del enlace de fibra óptica. El ancho de banda de la señal analógica va de CC a 12,5 MHz (-3 dB). Dispone de dos rangos de tensión de entrada, +/-1 V y +/-5 V. La impedancia de entrada del canal analógico del transmisor puede ajustarse a 50 ohmios o 1 megaohmio (75 ohmios es opcional). Junto con los datos analógicos se multiplexan cuatro señales digitales TTL/CMOS/LVTTL independientes que pueden conmutarse a velocidades superiores a 20 MHz. Hay dos modelos disponibles. El LTX-5510-850 transmite a 850 nm a través de enlaces de fibra óptica multimodo de hasta 500 metros de longitud, mientras que el LTX-5510-1310 transmite a 1310 nm a través de fibra monomodo para cubrir distancias superiores a 10 kilómetros.
