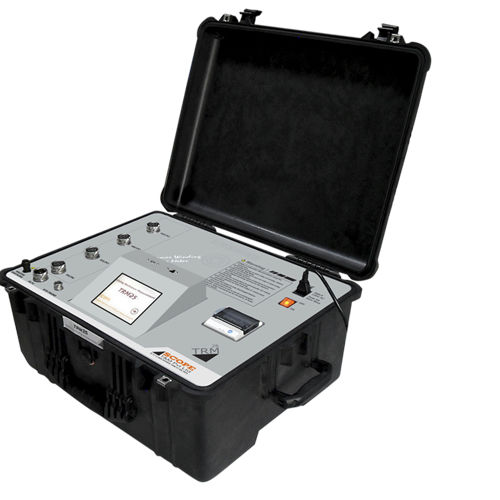

Aparato de medición de baja resistencia TRM 25

para motorde transformadores

SCOPE presenta el medidor de resistencia de bobinado de precisión 25 A, especialmente diseñado para pruebas de campo y de fábrica de grandes transformadores de hasta 500 MVA. El valor de la resistencia del devanado del transformador y de la máquina giratoria se muestra directamente en la pantalla TFT de 5,7". El TRM 25 está diseñado para trabajar en condiciones de patio de maniobras de alta tensión, garantizando la seguridad del operador y la repetibilidad de los resultados. El ahorro de tiempo de mantenimiento está garantizado por la conexión única al transformador con la medición simultánea de la resistencia de tres / seis devanados, la medición de las resistencias de todas las tomas con el cambio automático de tomas y la facilidad de desmagnetización. El medidor está protegido contra la FEM de retorno que ofrecen los devanados inductivos de gran tamaño. - Características - Puede medir la resistencia del devanado de CC de grandes máquinas rotativas, objetos de prueba altamente inductivos como transformadores, generadores y motores, etc. - La corriente continua de 25A permite medir resistencias bajas con gran precisión. - Conexión única a todos los devanados del primario y/o del secundario. La medición simultánea reduce el tiempo de conexión y de medición. - Cambio en la resistencia del devanado, los devanados cortos o abiertos pueden ser detectados a partir de los valores medidos. - Medición automática de la temperatura y cálculo del valor corregido por la temperatura. - Medición de la resistencia de los devanados de todas las derivaciones de las fases en una sola vez. Recodificación, impresión y almacenamiento de los resultados. - Apertura de los contactos del OLTC y prueba de rendimiento del OLTC. Prueba de una o tres fases en una sola prueba. Generación de un único informe. - Conocer el estado de los contactos del OLTC, del mecanismo del OLTC, de la resistencia de transición. - Descarga y desmagnetización del objeto después de la prueba.
