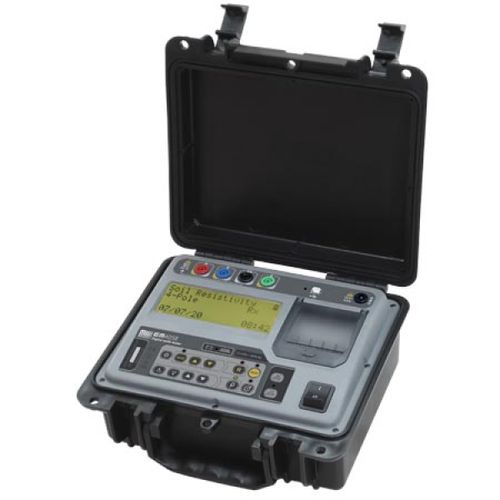

Comprobador de resistencia de tierra EM 4058

de tensiónde instalación eléctricapara la industria

El comprobador de puesta a tierra EM-4058 es un instrumento digital controlado por microprocesador que permite medir la resistencia de tierra y la resistividad del terreno (mediante el método de Wenner), así como detectar tensiones parásitas presentes en el terreno. Este instrumento es adecuado para medir sistemas de tierra en subestaciones eléctricas, industrias, redes de distribución, etc., de acuerdo con la norma IEC 61557-5. Para comprobar cómodamente el sistema de tierra, el EM4058 permite realizar medidas utilizando la corriente de prueba cuya frecuencia puede ser seleccionada por el operador (270 Hz, 570 Hz, 870 Hz, 1170 Hz o 1470 Hz). Por un lado, la frecuencia más baja permitirá analizar el comportamiento del sistema de tierras en relación con las corrientes de defecto de frecuencia industrial, mientras que, por otro lado, la medición realizada con la frecuencia más alta mostrará mejor el comportamiento en relación con las corrientes eléctricas causadas por los rayos y ofrecerá una inmunidad muy alta en relación con las tensiones de interferencia que suelen estar presentes en los suelos, especialmente cerca de las subestaciones. El instrumento dispone de cuatro rangos que se seleccionan automáticamente, cubriendo medidas desde 0,01 Ω hasta 20 kΩ, lo que permite obtener medidas muy precisas para cualquier tipo de suelos. Durante la medición de la resistividad del terreno, el operador puede indicar la distancia entre puntas para que el equipo aplique la fórmula de Wenner y muestre directamente el valor de resistividad. CARACTERÍSTICAS Medición de la resistencia del terreno Resistividad del terreno (método de Wenner) Alto rechazo de tensiones espurias
