Sistema de medición de descarga parcial 3i

para aparatos de conmutación para baja tensiónportátil

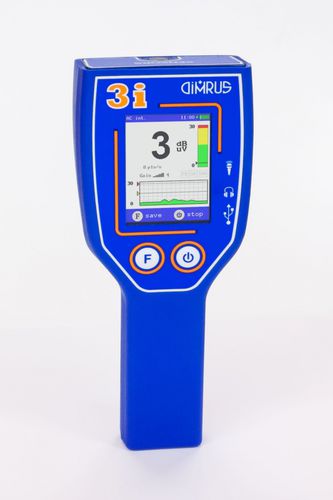

CONMUTADORES Y SISTEMAS DE SUPERVISIÓN DE CABLES. El dispositivo portátil polivalente 3i (Indicador Intelectual de Aislamiento) permite supervisar eficazmente en línea el aislamiento de los equipos de alta tensión. El dispositivo 3i mide y analiza las descargas parciales (DP). Para una medición eficaz de las descargas parciales y la eliminación del ruido, el dispositivo utiliza dos tipos de sensores: el sensor acústico y el sensor TEV. Ambos sensores están integrados en la carcasa del dispositivo, por lo que no necesitan cables de conexión. El aparato se suministra en una robusta caja metálica; en la placa frontal se encuentra la pantalla en color y dos botones: botón de encendido y botón de función. CARACTERÍSTICAS El dispositivo multiuso 3i sirve para la estimación en línea del estado del aislamiento en los siguientes equipos - Celdas de 6 - 35 kV de varios diseños; - Terminaciones y empalmes de cables; - Equipos de alta tensión con aislamiento de gas (conmutadores con aislamiento de gas (GIS)) de cualquier tensión nominal. - Depósitos de transformadores de potencia, disyuntores, etc.
