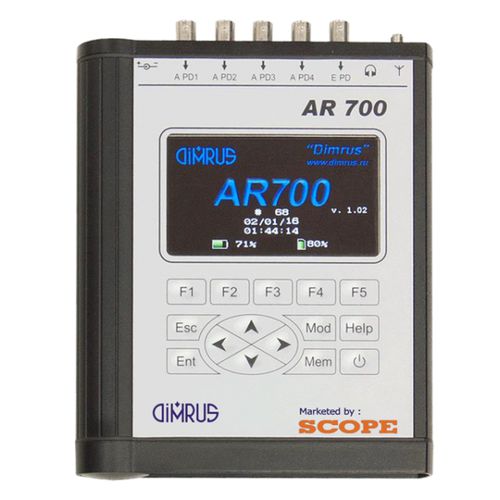

Localizador de defectos de aislamiento AR700

Localización de defectos de DP en el aislamiento de equipos de alta tensión mediante sensores acústicos Para actuar sobre el aislamiento deteriorado es preciso conocer la fuente de DP.Los defectos de aislamiento producen descargas parciales, que emiten impulsos eléctricos, radiación de ondas electromagnéticas, así como señales acústicas.El AR700 mide las señales acústicas con múltiples sensores repartidos por el transformador. A continuación, el software determina la ubicación del fallo utilizando la diferencia de tiempo de todas las señales entrantes. Por último, estas coordenadas se muestran en un modelo 3D del transformador. El dispositivo AR700 se utiliza para la medición de señales acústicas en las superficies externas de disyuntores y subestaciones con aislamiento de gas, transformadores de potencia y otros equipos de alta tensión con depósito. Las señales acústicas son causadas por descargas parciales en el aislamiento, que es el suspiro de los defectos.La ventaja del dispositivo "AR700" es la rápida instalación de los sensores acústicos PD en la superficie externa del tanque de equipos de alta tensión. Los sensores tienen un soporte magnético, por lo que no es necesario desconectar el equipo para la instalación de los sensores. el dispositivo "AR700" dispone de 4 canales sincrónicos para la medición de señales acústicas. Esto da la posibilidad no sólo de encontrar los defectos en el aislamiento, sino también de localizarlos. La función de localización del dispositivo "AR700" es única para los dispositivos acústicos. CARACTERÍSTICAS - El análisis de la señal y la localización de la zona de DP pueden realizarse tanto en modo manual como automático. - El software calcula la localización del defecto basándose en la diferencia de tiempo entre las señales entrantes y genera un informe sobre la localización de la fuente de descargas parciales.
