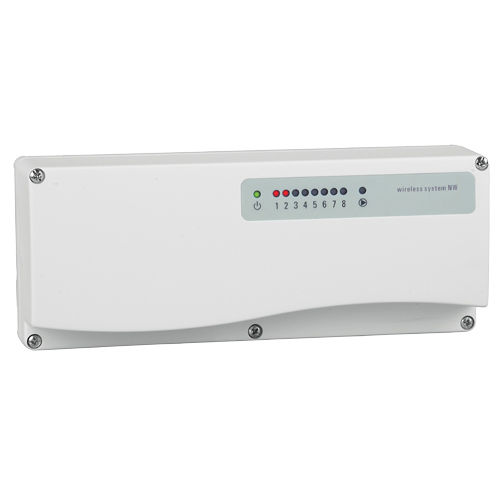

MÓDULO DE RELÉ DE 8 ZONAS + SALIDA DE BOMBA 230V
DLP 841 M es un módulo de relé de 8 zonas para la activación de actuadores electrotérmicos u otros tipos en sistemas inalámbricos de calefacción o refrigeración para hogares u oficinas. Dispone de 8 canales independientes que a su vez pueden ser conectados a un termostato o cronostato inalámbrico. El módulo también dispone de un relé auxiliar para controlar una bomba de circulación o una caldera. Cada termostato transmite periódicamente un comando de radio que contiene la temperatura ambiente y el punto de ajuste. Los comandos son recibidos por la antena activa DAP F84, la cual envía a través de un cable de datos la información al módulo DLP 841 M, el cual realizará la regulación y activará o desactivará la salida de relé del actuador vinculada al termostato. El módulo cuenta con una entrada de calefacción/refrigeración y una entrada de espera global. Los actuadores están alimentados a 230V~ o pueden ser alimentados por una tensión auxiliar (es decir, 24V~), tanto los actuadores NC normalmente cerrados como los NO normalmente abiertos pueden ser accionados. Se pueden conectar hasta 10 módulos DLP 841 M en cadena para formar un sistema multicanal con una sola antena.
CARACTERÍSTICAS TÉCNICAS
Alimentación 230V~ -15%+10% 50Hz
Potencia absorbida 4W
Capacidad del relé 8x3A @ 250V~ cosfi=1
Corriente máxima de carga total 8A
Relé de circulación 3A @ 250V~ cosfi=1 SPST
Grado de protección IP30
Dimensiones H100 W245 D60mm
Clase Reg.2013/811/CE IV = 2,0%
---
