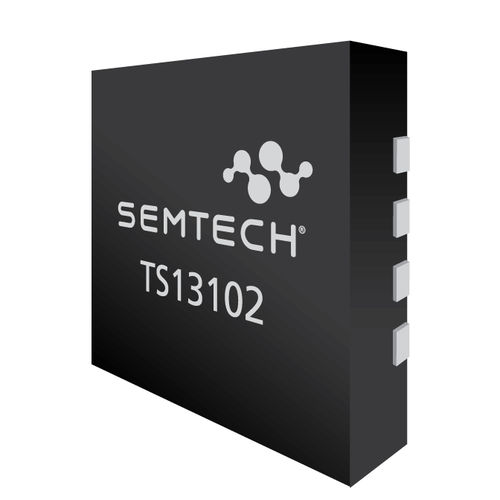

Relé estático DC TS13102

de potenciade enclavamiento

El TS13102 es un dispositivo de conmutación de potencia de 60 V aislado galvánicamente con bloqueo bidireccional. El dispositivo incluye un único interruptor de alta tensión integrado de 290mΩ que permite la conmutación de alta eficiencia de cargas de potencia u otras aplicaciones de alta corriente. El pin de entrada CLK de una sola patilla controla el estado del interruptor a través de opciones de secuencia que controlan la forma en que conmuta el dispositivo, incluyendo encendido/apagado inmediato, encendido a cero voltios, apagado a cero corriente, modos dither, así como comportamiento de enclavamiento y no enclavamiento. Características Corrientes de funcionamiento de reposo bajas 2μA en estado OFF 5μA en estado ON Admite E/S escalables aisladas galvánicamente Direccionable para un uso mínimo de GPIO Admite ocho configuraciones de dirección física Señal de control única para entrada de encendido/apagado (CLK) Niveles de entrada de 1,7 V a 5,5 V compatibles con microcontroladores Opciones de conmutación configurables Características de conmutación: Bloqueo bidireccional en estado OFF Dispositivo de conmutación único interruptor y 290mΩ de resistencia de encendido Opciones de encapsulado encapsulado QFN de 16 conductores - 3x3mm, 1,0mm de altura máxima Modos de funcionamiento Paso por cero ON / OFF Conexión / desconexión inmediata Modo Dithering para compartir la potencia del sistema Sondeo del estado del interruptor
