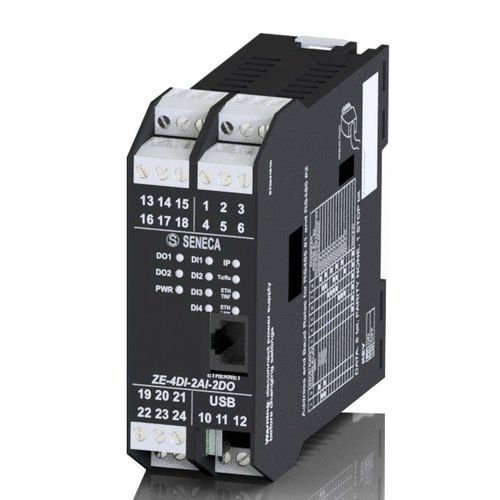

Módulo E/S digital ZE-4DI-2AI-2DO

analógicoEthernetModbus RTU

ZE-4DI-2AI-2DO es un módulo de E/S con 4 entradas digitales, 2 entradas analógicas y 2 salidas de relé digitales, para comunicación esclava a través de ModbusTCP-IP (Ethernet) y Modbus RTU. El módulo dispone de funcionalidad de servidor para el puerto de comunicación Ethernet con protocolo Modbus TCP-IP: puerto Ethernet de 100 Mbps, 4 clientes y Webserver integrado. La configuración de parámetros es posible a través de Ethernet o del puerto serie. También es posible repetir registros Modbus en protocolo TCP-IP (n.º 1 puerto Ethernet) y Modbus RTU (n.º 2 puertos esclavos independientes) y la configuración de dos entradas analógicas de tensión o corriente. Indicadores LED de estado - Alimentación/ Dirección IP Rx/Tx ModBUS Tx Ethernet Enlace Ethernet Estado de las entradas / salidas Fallo Temperatura de funcionamiento -25..+70°C Temperatura de almacenamiento - -30..+85°C Conexiones - Terminales de tornillo extraíbles para conductores de hasta 2,5 mm2 Conector trasero IDC10 para carril DIN 46277 RJ45 Montaje - Carril DIN de 35 mm 46277 Programación - Interruptor DIP (configuración por defecto) Servidor Web CONFIGURACIÓN FÁCIL 2 Particularidad - Servidor LAN ModBUS TCP Interfaces - Nr. 1 Ethernet 10/100 Mbps Nº 1 RS232/RS485 Nº 1 RS485 Velocidad - Hasta 115.200 bps / 100 Mbps (TCP-IP) Protocolos soportados - ModBUS RTU, ModBUS TCP-IP, http Entradas digitales - Nº 4 Tipo de entradas digitales - PNP / NPN; Entrada de tensión OFF 8V (máx. 30 Vcc) Frecuencia máxima 5 kHz Consumo de energía 3mA @ 12Vdc, 10mA @ 24Vdc Contadores digitales - Nr. 4 contadores reiniciables @32 bit, max 5 kHz Entradas analógicas - Nr. 2 Tipo de entradas analógicas - 0-20 mA / 0-30 V Resolución máxima 16 bit Protección 40V / 25mA Salidas digitales - Nr. 2 Tipo de salidas digitales - Relés NA / NC SPDT, máx. 250Vac - 2A Humedad - 30..90% sin condensación
