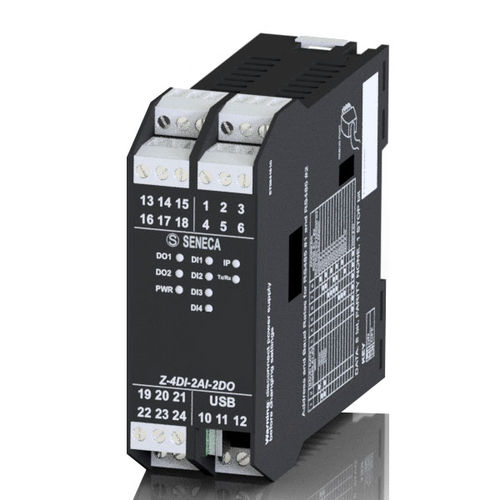

Módulo E/S analógico Z-4DI-2AI-2DO

digitalUSBModbus RTU

Z-4DI-2AI-2DO es un módulo de E/S con 4 entradas digitales, 2 entradas analógicas, 2 salidas de relé, esclavo para Modbus RTU, en dos puertos serie RS485. El módulo permite la posibilidad de configurar los parámetros a través de USB (software de configuración fácil) y registra la repetición en el protocolo Modbus RTU (NR.2 puertos esclavos RS485 independientes). La velocidad en baudios para ModbusRTU es de 1.200 hasta 115.200 bps. La configuración de señales incluye 2 entradas analógicas (tensión o corriente), 4 entradas digitales (NPN o PNP), 3 salidas de relé, 4 contadores y 4 totalizadores @ 32 bits, máx. 7 kHz. Z-4DI-2AI-2DO dispone de aislamiento galvánico de 1.500 Vca entre la alimentación y la comunicación. Indicadores LED de estado - Alimentación Rx/Tx ModBUS Estado entradas / salidas Fallo Conexiones - Terminales de tornillo extraíbles para conductores de hasta 2,5 mm2 Conector IDC10 para carril DIN 46277 Micro USB en el lateral RJ45 Programación - Interruptor DIP (restablecimiento de la configuración predeterminada) Servidor Web CONFIGURACIÓN SENCILLA Puertos serie - Nr.1 RS232/RS485 Nº 1 RS485 Velocidad - Hasta 115.200 bps Protocolos soportados - ModBUS RTU Puerto USB - Nr.1 micro USB en el lateral Entradas digitales - Nr.4 Tipo de entradas digitales - PNP / NPN; Entrada de tensión OFF 8V (máx. 24 Vcc) Frecuencia máxima 5 kHz Consumo de energía 3mA @ 12Vdc, 10mA @ 24Vdc Contadores de entrada digital - Nr.4 contadores reiniciables @32 bit max 5 kHz Entradas analógicas - Nr.2 Tipo de entradas analógicas - 0-20 mA / 0-30 V Resolución hasta 16 bit Protección 40V / 25mA Salidas digitales - Nr.2 tipo de salidas digitales - relés NA / NC SPDT, máx 250Vac - 2A Montaje - guía de carril DIN 35 mm DIN 46277 Temperatura de funcionamiento - -25..+70°C Temperatura de almacenamiento - -30..+85°C Humedad - 30..90% sin condensación Dimensiones - 35x102,5x111 mm Peso - unos 110 g
